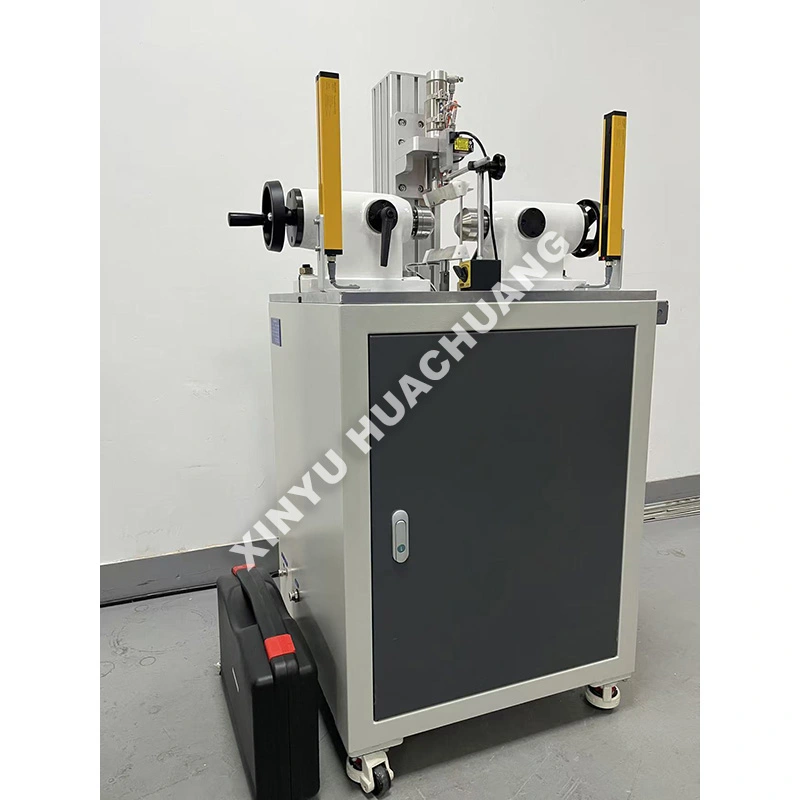

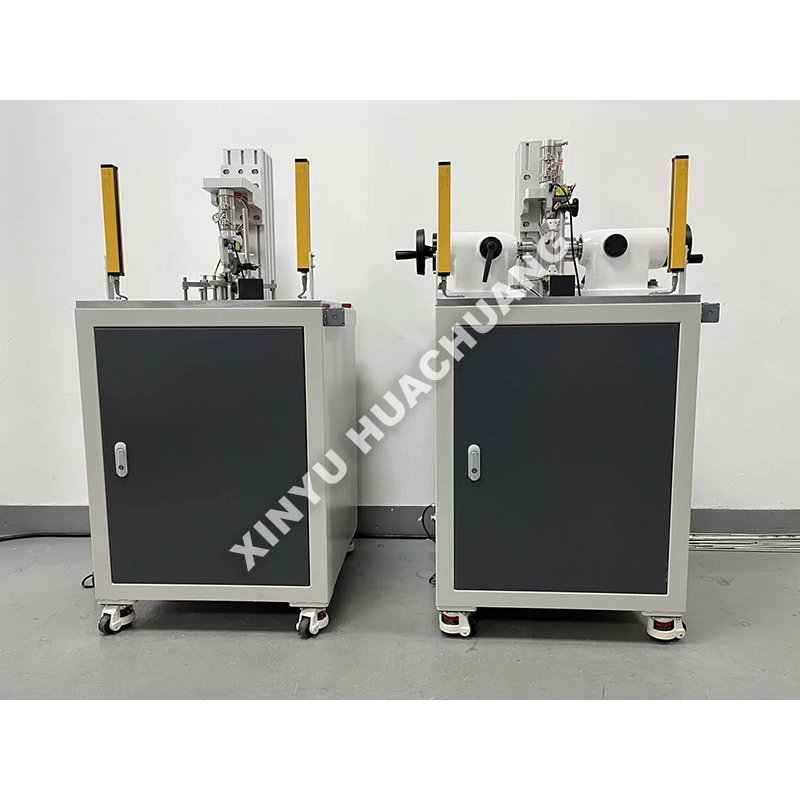

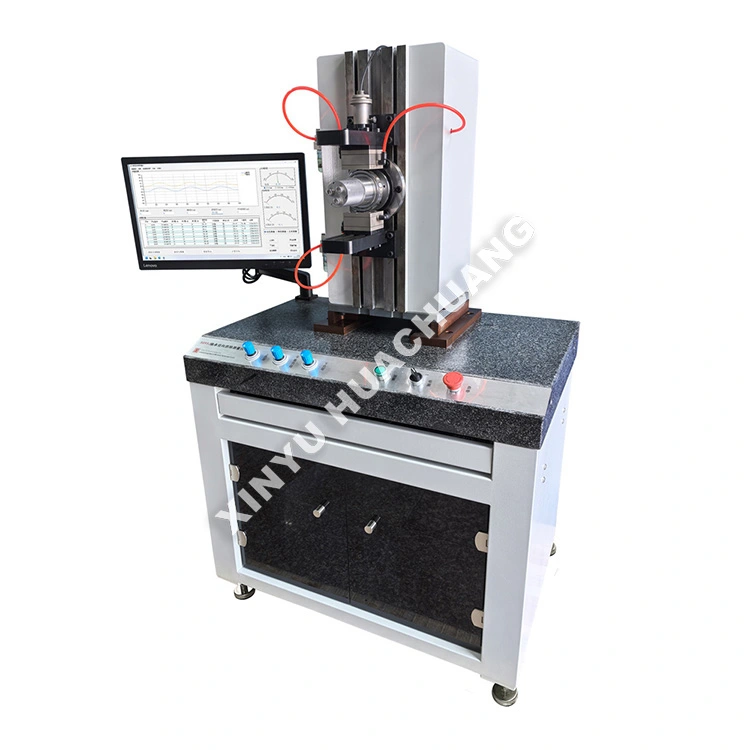

Thiết bị đo khe hở xuyên tâm vòng bi XINYU HUACHUANG là một thiết bị kiểm tra bán tự động, có độ chính xác cao được thiết kế đặc biệt để đánh giá khe hở xuyên tâm bên trong của vòng bi lăn. Được thiết kế để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, Dụng cụ đo khe hở xuyên tâm vòng bi này áp dụng chính xác tải trọng đo được tiêu chuẩn hóa để ghi lại các chuyển vị vi mô. Được trang bị tự động hóa PLC thông minh và cảm biến có độ nhạy cao, nó đảm bảo vận hành an toàn, đáng tin cậy đồng thời cung cấp dữ liệu có khả năng tái tạo cao cho hoạt động R&D, kiểm soát chất lượng và chứng nhận sản xuất.

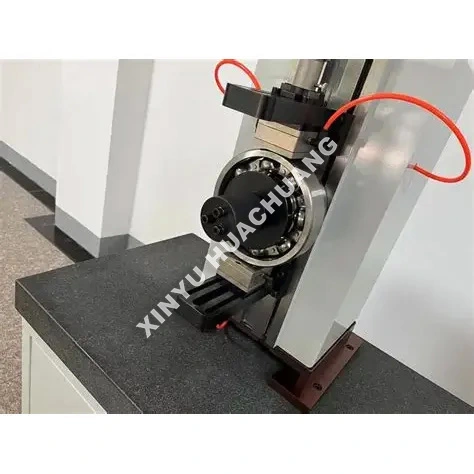

Dụng cụ đo khe hở xuyên tâm vòng bi hoạt động theo nguyên tắc đo động, không tải. Vòng trong của ổ trục được cố định và quay bằng động cơ đồng bộ, trong khi tải trọng đo chính xác được tác dụng lên vòng ngoài. Cảm biến dịch chuyển có độ nhạy cao ghi lại chuyển động hướng tâm của các con lăn khi chúng đi qua vùng tải. Hệ thống sử dụng các thuật toán vi phân để tự động loại bỏ các lỗi hình học và tính toán độ hở xuyên tâm thực mà không yêu cầu bù biến dạng.
● Đo lường có độ chính xác cao: Có cảm biến cảm ứng cao cấp với độ lặp lại tĩnh <1,5μm và độ lặp lại động <2,5μm.
● Tải tự động: Tải bằng khí nén hoặc cơ giới đảm bảo lực đo được chuẩn hóa, nhất quán, loại bỏ các lỗi vận hành thủ công.
● Xử lý dữ liệu thông minh: Tự động tính toán độ hở trung bình, xác định tình trạng kẹt xoay và tạo báo cáo thống kê SPC/CPK.
● Kết cấu chắc chắn và an toàn: Được thiết kế với khung cơ học cứng cáp và có tính năng tự động hiệu chỉnh theo các bộ phận tham chiếu tiêu chuẩn để duy trì độ chính xác lâu dài.
● Khả năng tương thích linh hoạt: Việc cố định theo mô-đun cho phép thay đổi nhanh chóng để kiểm tra các loại vòng bi khác nhau, từ vòng bi rãnh sâu đến vòng bi côn.
|
tham số |
Đặc điểm kỹ thuật |
|
Phạm vi đo |
0-200μm / 0-400μm (Có thể tùy chỉnh) |
|
Lỗi chỉ định |
±1,5μm |
|
Độ lặp lại |
Tĩnh <1,5μm / Động <2,5μm |
|
Tốc độ trục chính |
30 vòng/phút (Có thể điều chỉnh) |
|
Tải đo |
Có thể tùy chỉnh (Khí nén/Động cơ) |
|
Hệ thống điều khiển |
PLC công nghiệp + Giao diện màn hình cảm ứng |
|
Tiêu chuẩn kiểm tra |
ISO 5753, GB/T 25769 |
|
Nguồn điện |
AC 220V ±5%, 50Hz |
● Sản xuất vòng bi: Kiểm tra chất lượng nội tuyến hoặc ngoại tuyến 100% đối với vòng bi rãnh sâu, vòng bi trụ và vòng bi côn.
● Ô tô & hàng không vũ trụ: Kiểm soát chất lượng đầu vào (IQC) và xác minh lắp ráp cho trục bánh xe, hộp số và động cơ tua-bin.
● Máy móc chính xác: Lựa chọn ghép nối và khớp khe hở cho trục chính của máy công cụ có độ chính xác cao và robot.
● Bảo trì & MRO: Đánh giá tình trạng và đánh giá độ hở của vòng bi trong quá trình đại tu thiết bị.
● Chuẩn bị mẫu: Luôn làm sạch ổ trục thật kỹ để loại bỏ chất chống gỉ hoặc dầu mỡ có thể ảnh hưởng đến phép đo vi mô.
● Cân bằng nhiệt: Cho phép cả thiết bị và ổ trục thích nghi với nhiệt độ phòng (20±5oC) trước khi thử nghiệm.
● Căn chỉnh phù hợp: Đảm bảo ổ trục được đặt phẳng hoàn toàn trên thiết bị cố định để tránh đọc sai do độ nghiêng của vòng ngoài.
● Hiệu chuẩn: Chạy quy trình tự động hiệu chỉnh bằng cách sử dụng vòng bi tham chiếu tiêu chuẩn vào đầu mỗi ca.
● Hàng ngày: Lau sạch thiết bị đo và bút cảm biến bằng vải sạch, không có xơ. Kiểm tra áp suất không khí khí nén (nếu có) và xả hơi ẩm ra khỏi bộ lọc.
● Hàng tuần/Hàng tháng: Kiểm tra trục quay và cần tải để vận hành trơn tru. Tra một giọt dầu máy nhẹ vào các điểm xoay cơ học như khuyến nghị.
● Hàng quý: Thực hiện hiệu chuẩn toàn bộ hệ thống bằng cách sử dụng các khối khoảng trống tiêu chuẩn được chứng nhận để xác minh độ tuyến tính và độ chính xác của khuếch đại.
● Kiểm soát môi trường: Đặt thiết bị tránh xa máy rung nặng, từ trường mạnh và ánh nắng trực tiếp để duy trì độ ổn định của phép đo.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Độ hở xuyên tâm là tổng khoảng cách vòng trong của ổ trục có thể di chuyển hướng tâm so với vòng ngoài khi không tác dụng tải trọng bên ngoài. Khe hở xuyên tâm chính xác là rất quan trọng vì khe hở quá ít sẽ gây ra ma sát quá mức, quá nhiệt và hỏng hóc sớm, trong khi khe hở quá lớn sẽ dẫn đến rung, tiếng ồn và giảm khả năng chịu tải.
Trả lời: Thiết bị cố định vòng trong của ổ trục và quay nó thông qua một động cơ đồng bộ đồng thời tác dụng tải trọng đo chính xác lên vòng ngoài. Cảm biến dịch chuyển có độ nhạy cao ghi lại chuyển động hướng tâm của các con lăn khi chúng đi qua vùng tải. Sau đó, các thuật toán vi phân sẽ tự động loại bỏ các lỗi hình học như độ không tròn, mang lại giá trị khe hở hướng tâm thực sự.
Đáp: Vòng bi có những khiếm khuyết cố hữu về mặt hình học—hình bầu dục nhẹ, độ gợn sóng bề mặt và sự thay đổi kích thước của các con lăn—có thể làm sai lệch các phép đo điểm đơn giản. Thuật toán vi phân ghi lại nhiều điểm dữ liệu xung quanh toàn bộ vòng quay và tách các lỗi hình học này khỏi khe hở thực tế về mặt toán học, đảm bảo độ chính xác của phép đo mà không yêu cầu bù biến dạng.
Trả lời: Thiết bị này có thể chứa các vòng bi rãnh sâu, vòng bi tiếp xúc góc, vòng bi trụ và vòng bi côn trên phạm vi kích thước rộng. Bộ điều hợp và thiết bị cố định có thể được cấu hình để phù hợp với đường kính lỗ và đường kính ngoài vòng bi cụ thể, giúp nó phù hợp cho cả việc kiểm tra chất lượng dây chuyền sản xuất và kiểm tra trong phòng thí nghiệm.
Trả lời: Bằng cách cung cấp các phép đo khe hở xuyên tâm nhanh, chính xác và có thể lặp lại, thiết bị cho phép kiểm tra 100% các lô sản xuất hoặc lấy mẫu thống kê theo tiêu chuẩn ISO 5753 và ABMA. Điều này đảm bảo mọi ổ trục được vận chuyển đều đáp ứng nhóm khe hở quy định, giảm yêu cầu bảo hành và hư hỏng tại hiện trường do khe hở không đúng.
