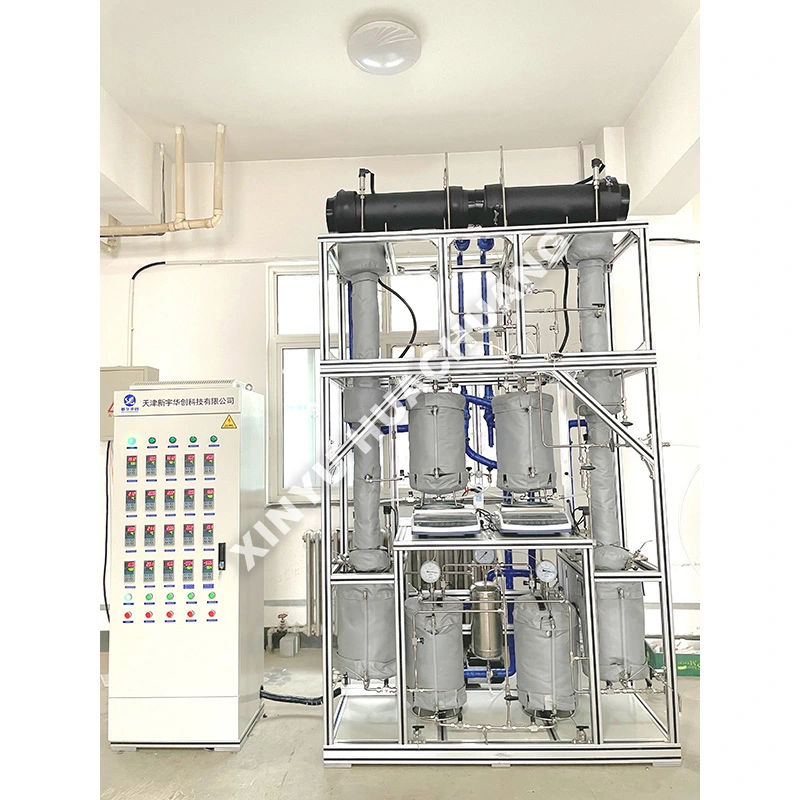

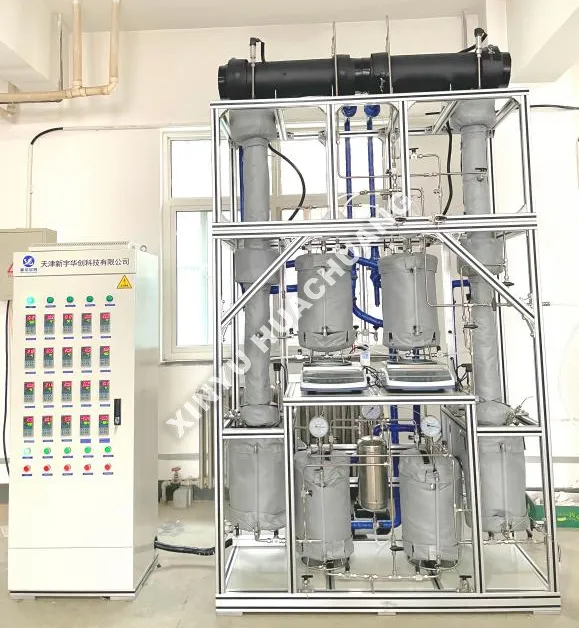

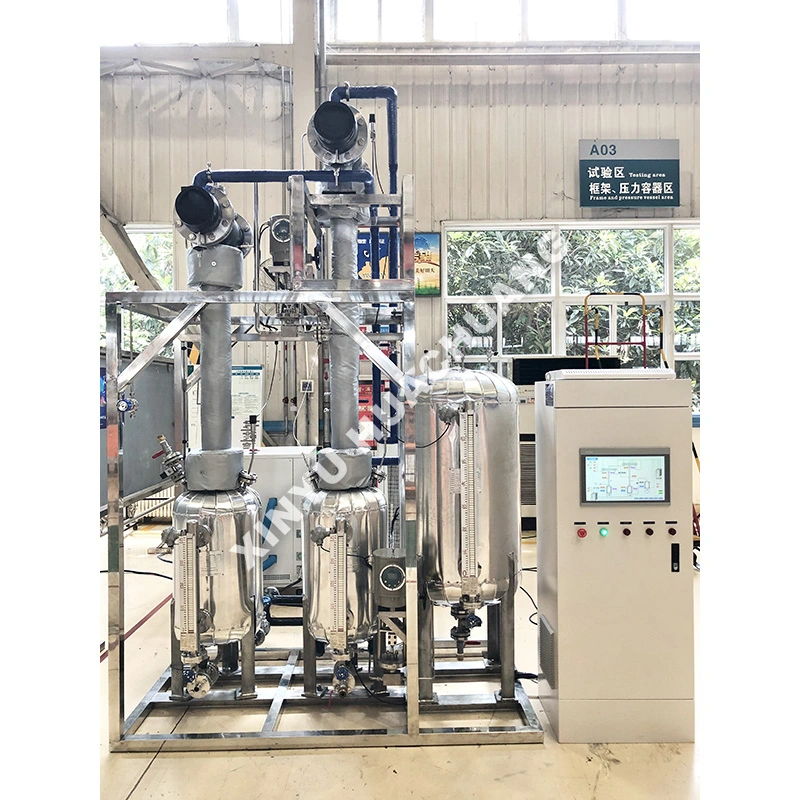

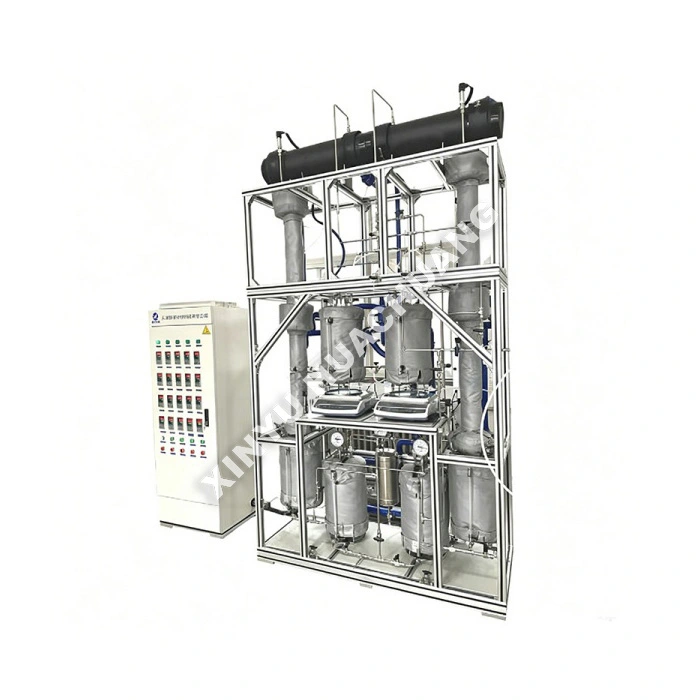

Thiết bị chưng cất khí cách điện XINYU HUACHUANG là một hệ thống thử nghiệm và tinh lọc tiên tiến, tự động hóa cao được thiết kế đặc biệt để tách và thu hồi khí cách điện điện áp cao. Được thiết kế để đáp ứng các tiêu chuẩn công nghiệp và môi trường nghiêm ngặt, thiết bị này kiểm soát chính xác nhiệt độ, áp suất và động lực dòng chảy để tách hỗn hợp khí cách điện (như SF6/N2) và loại bỏ độ ẩm, dầu và tạp chất axit. Được trang bị tính năng tự động hóa PLC thông minh, phân tích khí theo thời gian thực và thu gom khí đuôi không phát thải, Thiết bị chưng cất khí cách điện đảm bảo vận hành an toàn, liên tục đồng thời cung cấp khí điện môi có độ tinh khiết cực cao để bảo trì thiết bị điện và R&D.
Thiết bị chưng cất khí cách điện là một thiết bị tách hóa học chuyên dụng được thiết kế để xử lý và tinh chế khí điện môi được sử dụng trong các thiết bị điện cao áp, chẳng hạn như Đường dây cách điện bằng khí (GIL) và Thiết bị đóng cắt cách điện bằng khí (GIS). Nó hoạt động bằng cách sử dụng các nguyên tắc chưng cất ở nhiệt độ thấp và dao động áp suất để tách các khí hỗn hợp (ví dụ: thu hồi SF6 lỏng từ hỗn hợp khí SF6/N2) và làm sạch các khí đã xuống cấp từ thiết bị ngừng hoạt động. Thiết bị tích hợp các quy trình lọc, ngưng tụ và chưng cất nhiều giai đoạn để đạt được độ tinh khiết khí trên 99,9%, đảm bảo khí thu hồi có thể được tái sử dụng trực tiếp. Bộ phận này đóng vai trò là nền tảng thiết yếu để bảo trì lưới điện, tuân thủ môi trường và nghiên cứu vật liệu điện môi.
● Tách có độ tinh khiết cao: Sử dụng phương pháp chưng cất ở nhiệt độ thấp tiên tiến và tinh chế nhiều giai đoạn để đạt được độ tinh khiết khí cách điện trên 99,9%, đáp ứng các tiêu chuẩn nghiêm ngặt của IEC và IEEE cho thiết bị điện.
● Thiết kế không phát thải: Có hệ thống thu gom và tái chế khí thải khép kín giúp thu giữ khí thải từ các thiết bị đo nồng độ, đảm bảo không thải ra các loại khí nhà kính mạnh như SF6.
● Tự động hóa PLC thông minh: Hệ thống điều khiển tập trung cho phép vận hành lâu dài không cần giám sát, ghi dữ liệu tự động, giám sát thành phần khí theo thời gian thực và tạo đường cong lịch sử.
● Cấu trúc chắc chắn và an toàn: Được chế tạo bằng chất liệu luyện kim cao cấp, chống ăn mòn và khóa liên động an toàn nhiều cấp độ (quá áp suất, phát hiện rò rỉ, tự động ngắt khẩn cấp) để xử lý an toàn môi trường khí độc và áp suất cao.
● Phục hồi hiệu quả năng lượng: Hệ thống làm lạnh và sưởi ấm được tối ưu hóa sẽ tối đa hóa hiệu quả hóa lỏng và tách khí hỗn hợp, giảm đáng kể mức tiêu thụ năng lượng vận hành tổng thể.
|
tham số |
Đặc điểm kỹ thuật |
|
Khí mục tiêu |
Hỗn hợp SF6, SF6/N2, Không khí khô, Hợp chất chứa Flo |
|
Nhiệt độ hoạt động |
-40oC ~ 150oC (Độ chính xác ± 1oC) |
|
Áp suất vận hành |
Hút chân không tới 3,0 MPa (Có thể tùy chỉnh) |
|
Thanh lọc |
≥ 99,9% (Có thể tùy chỉnh lên tới 99,999%) |
|
Phương pháp tách |
Chưng cất ở nhiệt độ thấp / Hấp phụ dao động áp suất |
|
Xử lý khí đuôi |
Hệ thống thu gom vòng kín không phát thải |
|
Hệ thống điều khiển |
Giao diện phần mềm PLC + PC công nghiệp |
|
Vật liệu hệ thống |
SS316L / Hợp kim chống ăn mòn đặc biệt |
● Xác định hỗn hợp khí của bạn: Xác định rõ ràng loại khí cách điện (ví dụ: SF6 tinh khiết, hỗn hợp 20% SF6/80% N2 hoặc các hợp chất flo thay thế). Điều này xác định nhiệt độ chưng cất, áp suất và cấu hình cột cần thiết cho Thiết bị chưng cất khí cách điện.
● Yêu cầu về độ tinh khiết và lưu lượng: Xác định độ tinh khiết của khí mục tiêu và tốc độ dòng thu hồi cần thiết. Các ứng dụng có độ tinh khiết cao (>99,99%) có thể yêu cầu thêm bộ lọc đánh bóng hoặc vật liệu đóng gói chuyên dụng.
● Tuân thủ môi trường: Đảm bảo thiết bị có hệ thống xử lý khí thải không phát thải đã được chứng nhận nếu hoạt động ở những khu vực có quy định nghiêm ngặt về phát thải SF6.
● Tự động hóa & Phân tích: Nếu cần giám sát liên tục, hãy chọn cấu hình có tích hợp máy phân tích khí trực tuyến (ví dụ: GC, FTIR hoặc NDIR) để xác minh độ tinh khiết theo thời gian thực và điều chỉnh điểm cắt tự động.
● Xác minh Vật liệu: Kiểm tra nghiêm ngặt thép không gỉ đầu vào, van và các bộ phận điện chống cháy nổ đã được chứng nhận để đảm bảo chúng đáp ứng các tiêu chuẩn luyện kim và dung sai an toàn áp suất cao.
● Gia công chính xác: Gia công CNC các thân lò phản ứng áp suất cao, cột chưng cất và đường ống để đảm bảo bề mặt bịt kín hoàn hảo và tính toàn vẹn của cấu trúc dưới nhiệt độ và áp suất khắc nghiệt.
● Kiểm tra thủy tĩnh và chân không: Mỗi thiết bị đều trải qua quá trình kiểm tra áp suất thủy tĩnh nghiêm ngặt và kiểm tra rò rỉ chân không sâu để xác minh độ an toàn về kết cấu và hiệu suất chống rò rỉ tuyệt đối.
● Hiệu chỉnh hệ thống: Hiệu chuẩn toàn diện hệ thống điều khiển PLC, cảm biến nhiệt độ/áp suất, bộ điều khiển lưu lượng khối và máy phân tích khí trực tuyến để đảm bảo hiển thị dữ liệu chính xác và kiểm soát đáng tin cậy.
● Chạy chức năng cuối cùng: Một thử nghiệm khí mô phỏng và chạy khô hoàn chỉnh để xác minh hoạt động trơn tru, phân phối nhiệt đồng đều, hoạt động bình thường của khóa liên động an toàn và khả năng thu giữ khí thải ở đuôi bằng không trước khi đóng gói.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Thiết bị này được thiết kế cho các loại khí điện môi được sử dụng trong thiết bị điện cao áp, đặc biệt là hỗn hợp SF6 và SF6/N2 có trong Đường dây cách điện bằng khí (GIL) và Thiết bị đóng cắt cách điện bằng khí (GIS). Nó có thể thu hồi SF6 lỏng từ các khí hỗn hợp và làm sạch các khí đã xuống cấp từ thiết bị ngừng hoạt động.
Trả lời: Nó tích hợp các quá trình lọc, ngưng tụ và chưng cất ở nhiệt độ thấp nhiều giai đoạn theo trình tự xếp tầng. Quá trình chưng cất ở nhiệt độ thấp sẽ tách các thành phần dựa trên sự khác biệt về điểm sôi của chúng, trong khi nguyên tắc thay đổi áp suất sẽ tập trung hơn nữa khí mục tiêu. Phương pháp tiếp cận nhiều giai đoạn này đảm bảo độ tinh khiết của khí thu hồi vượt quá 99,9%, giúp khí có thể tái sử dụng trực tiếp trong thiết bị điện.
Trả lời: Các khí điện môi như SF6 có nhiệt độ sôi rất thấp và dễ bị phân hủy nhiệt. Quá trình chưng cất ở nhiệt độ thấp hoạt động tốt dưới ngưỡng phân hủy nhiệt của các khí này, bảo toàn tính chất điện môi của chúng trong khi vẫn đạt được khả năng tách hiệu quả khỏi nitơ, độ ẩm và các sản phẩm phụ phân hủy.
Trả lời: SF6 là một loại khí nhà kính mạnh có khả năng làm nóng lên toàn cầu lớn hơn CO2 hàng nghìn lần. Bằng cách thu hồi và tinh chế SF6 từ thiết bị không ngừng hoạt động hoặc bảo trì thay vì xả khí, thiết bị này giúp các công ty điện lực đáp ứng các quy định môi trường ngày càng nghiêm ngặt về phát thải SF6.
Đ: Vâng. Khi độ tinh khiết của khí vượt quá 99,9%, SF6 thu hồi sẽ đáp ứng các thông số kỹ thuật cần thiết để tái sử dụng trực tiếp trong thiết bị GIL và GIS. Điều này giúp loại bỏ chi phí mua SF6 mới đồng thời giảm trách nhiệm pháp lý đối với môi trường.
