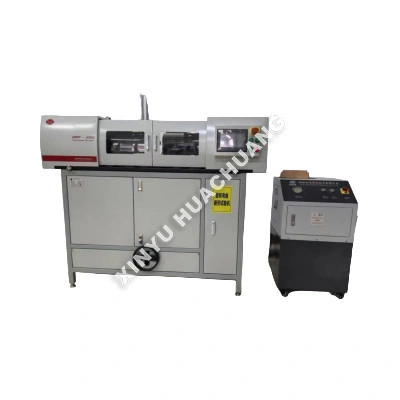

Máy kiểm tra độ mỏi uốn ống XINYU HUACHUANG là một thiết bị kiểm tra cấp công nghiệp, chuyên dụng cao được thiết kế đặc biệt để đánh giá tính toàn vẹn cấu trúc và tuổi thọ mỏi của các bộ phận đường ống dưới tải trọng uốn lặp đi lặp lại. Được thiết kế để mô phỏng các ứng suất động trong thế giới thực, Máy kiểm tra độ mỏi uốn của thành phần đường ống này áp dụng chính xác mômen uốn theo chu kỳ để đánh giá sự hình thành và lan truyền vết nứt. Được trang bị tính năng tự động hóa PLC/PC thông minh và khóa liên động an toàn đa cấp, nó đảm bảo hoạt động lâu dài an toàn, không cần giám sát đồng thời cung cấp dữ liệu đường cong S-N có khả năng tái tạo cao cho hoạt động R&D, kiểm soát chất lượng và chứng nhận ngành.
Máy kiểm tra độ mỏi uốn của ống nối hoạt động bằng cách kẹp chặt ống hoặc mẫu khớp nối và áp dụng mômen uốn lặp đi lặp lại được kiểm soát bằng cách sử dụng bộ truyền động servo-thủy lực hoặc điện servo có độ chính xác cao. Máy có thể được cấu hình để uốn một mặt phẳng, uốn quay hoặc tải đa trục phức tạp để mô phỏng ứng suất vận hành đường ống thực tế. Trong suốt quá trình thử nghiệm, hệ thống liên tục theo dõi và ghi lại các thông số như góc uốn, mômen tác dụng, số chu kỳ và độ biến dạng. Thử nghiệm tự động kết thúc khi mẫu bị nứt hoặc đạt đến ngưỡng rò rỉ được xác định trước, cung cấp dữ liệu tuổi thọ mỏi chính xác.
● Tải theo chu kỳ có độ chính xác cao: Có bộ truyền động servo và cảm biến tải trọng cao cấp để đảm bảo ứng dụng chính xác và ổn định các dạng sóng uốn phức tạp (hình sin, tam giác, khối) với độ nhiễu tối thiểu.
● Khả năng kiểm tra đa trục: Hỗ trợ kiểm tra độ mỏi uốn một mặt phẳng, hai mặt phẳng và quay để mô phỏng chính xác ứng suất vận hành và lắp đặt đường ống trong thế giới thực.
● Thu thập dữ liệu thông minh: Phần mềm PC tích hợp tự động ghi lại các đường cong thời gian thực (Góc mômen, Thất bại theo chu kỳ), tính toán tuổi thọ mỏi và tạo báo cáo thử nghiệm toàn diện.
● Cấu trúc chắc chắn và an toàn: Được chế tạo bằng khung đúc chịu lực và khóa liên động an toàn nhiều cấp độ (bảo vệ quá tải, dừng khẩn cấp, ngăn chặn đứt gãy, phát hiện rò rỉ) để đảm bảo an toàn cho người vận hành và tuổi thọ của thiết bị.
● Thiết bị cố định có thể tùy chỉnh: Cung cấp nhiều loại thiết bị kẹp và đầu nối cuối chuyên dụng để giữ chắc chắn các đường kính ống, độ dày thành và hình dạng phụ kiện khác nhau.
|
tham số |
Đặc điểm kỹ thuật |
|
Công suất uốn tối đa |
100 Nm ~ 50.000 Nm (Có thể tùy chỉnh) |
|
Phạm vi góc uốn |
±180° (Biên độ có thể điều chỉnh hoàn toàn) |
|
Tần suất kiểm tra |
0,01 Hz ~ 5 Hz (Tùy thuộc vào khả năng tải) |
|
Độ chính xác của lực/góc |
±0,5% hoặc ±1,0% toàn thang đo |
|
Chế độ điều khiển |
Kiểm soát mô men/Kiểm soát góc/Chu kỳ mỏi |
|
Các loại mẫu |
Ống, Ống, Cút, Tee, Mặt bích, Phụ kiện |
|
Hệ thống điều khiển |
Giao diện phần mềm PLC + PC công nghiệp |
|
Tính năng an toàn |
Bảo vệ quá tải, Dừng khẩn cấp, Phát hiện rò rỉ |
● Công nghiệp dầu khí: Đánh giá độ mỏi của ống khoan, vỏ, ống và phụ kiện đường ống trong điều kiện uốn cong theo chu kỳ khắc nghiệt.
● Hóa dầu & Sản xuất điện: Thử nghiệm các ống trao đổi nhiệt, ống nồi hơi và đường ống hơi áp suất cao.
● Ô tô & hàng không vũ trụ: Đánh giá độ bền của hệ thống ống xả, đường dẫn nhiên liệu và ống thủy lực khi bị rung và uốn.
● Xây dựng & Cơ sở hạ tầng: Đánh giá tuổi thọ mỏi của ống thép kết cấu, giàn giáo và các bộ phận cầu.
● Thiết bị y tế: Kiểm tra tính linh hoạt và khả năng chống mỏi của ống thông, dây dẫn và ống đỡ động mạch.
● Căn chỉnh mẫu phù hợp: Luôn đảm bảo mẫu được căn chỉnh hoàn hảo trong các thiết bị cố định để tránh tải trọng trục ngoài ý muốn hoặc uốn cong lệch tâm có thể làm lệch kết quả mỏi.
● Xác minh lực kẹp: Xác minh rằng lực kẹp đủ để ngăn mẫu bị trượt trong quá trình thử nghiệm chu kỳ cao, nhưng không quá cao đến mức gây ra hiện tượng kẹp sớm ở các điểm kẹp.
● Thiết lập phát hiện rò rỉ: Đối với các bộ phận của đường ống rỗng, luôn kết nối hệ thống giám sát áp suất bên trong và cảm biến phát hiện rò rỉ trước khi bắt đầu thử nghiệm.
● Tăng dần tải: Sử dụng chức năng tăng tốc có thể lập trình của phần mềm để tăng dần biên độ uốn đến mức mục tiêu, ngăn ngừa tải sốc.
● Hàng ngày: Kiểm tra tất cả các thiết bị kẹp và kẹp xem có bị mòn, nứt hoặc biến dạng không. Kiểm tra mức dầu thủy lực (nếu có) và xác minh rằng tất cả các khóa liên động an toàn đều hoạt động bình thường.
● Hàng tuần/Hàng tháng: Bôi trơn tất cả các khớp chuyển động, ray dẫn hướng và các liên kết truyền động theo thông số kỹ thuật của nhà sản xuất. Làm sạch khu vực thử nghiệm và kiểm tra các kết nối điện xem có bị lỏng không.
● Hàng quý: Thực hiện hiệu chuẩn toàn diện hệ thống cảm biến tải trọng, bộ mã hóa góc và bộ chuyển đổi áp suất bằng cách sử dụng các tiêu chuẩn tham chiếu đã được chứng nhận. Kiểm tra các ống và phụ kiện thủy lực xem có dấu hiệu hao mòn hoặc rò rỉ không.
● Sau thử nghiệm: Luôn tuân theo trình tự tắt máy thích hợp sau khi mẫu bị gãy. Cẩn thận tháo mẫu bị hỏng, làm sạch đồ đạc và kiểm tra bộ truyền động xem có bất kỳ hư hỏng nào do việc giải phóng tải đột ngột gây ra hay không.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Máy kẹp chắc chắn một ống hoặc mẫu phụ kiện và áp dụng các mô men uốn lặp đi lặp lại được kiểm soát bằng cách sử dụng bộ truyền động thủy lực phụ hoặc điện phụ trợ có độ chính xác cao. Nó có thể được cấu hình để uốn một mặt phẳng, uốn quay hoặc tải đa trục phức tạp để tái tạo các điều kiện ứng suất thực tế mà đường ống gặp phải trong quá trình sử dụng—bao gồm độ lún nền, giãn nở nhiệt và độ mỏi do rung động.
Trả lời: Hệ thống liên tục ghi lại góc uốn, mô men tác dụng, số chu kỳ và dữ liệu biến dạng trong thời gian thực. Bộ dữ liệu toàn diện này cho phép các kỹ sư vẽ đồ thị đường cong S-N (ứng suất so với số chu kỳ) và xác định tuổi thọ mỏi chính xác của bộ phận đường ống trong các điều kiện tải được chỉ định.
A: Thử nghiệm sẽ tự động kết thúc khi mẫu bị nứt hoặc đạt đến ngưỡng rò rỉ được xác định trước. Đối với các thử nghiệm đường ống có áp suất, hệ thống sẽ giám sát áp suất bên trong và phát hiện bất kỳ sự sụt giảm áp suất nào cho thấy vết nứt xuyên tường, đảm bảo rằng phép đo tuổi thọ mỏi phản ánh hư hỏng thực tế thay vì các giới hạn chu kỳ tùy ý.
Đ: Vâng. Cấu hình hệ thống kẹp và bộ truyền động có thể điều chỉnh để phù hợp với các đoạn ống thẳng, khuỷu ống, ống chữ T, mặt bích và các phụ kiện đường ống khác. Mỗi loại mẫu có thể được kiểm tra ở chế độ uốn quan trọng nhất để xác định điểm yếu nhất trong hệ thống đường ống.
Trả lời: Các đường ống dẫn dầu khí, xử lý hóa chất và sản xuất điện phải chịu tải trọng uốn theo chu kỳ do chuyển động của mặt đất, chu trình nhiệt và rung động của thiết bị. Thử nghiệm độ mỏi khi uốn cung cấp dữ liệu cần thiết từ chu kỳ đến lỗi để thiết lập khoảng thời gian kiểm tra, xác thực giới hạn thiết kế và đảm bảo tuân thủ các tiêu chuẩn về tính toàn vẹn của đường ống như API 570 và ASME B31.3.
