Bao bì dạng tấm XINYU HUACHUANG là loại bao bì có cấu trúc cao cấp được thiết kế để tối đa hóa hiệu quả và công suất phân tách trong các cột chưng cất, hấp thụ và tước bỏ. Được thiết kế với các góc gấp chính xác và bề mặt đục lỗ, lớp đệm này giúp phân phối chất lỏng đồng đều và làm ướt bề mặt tuyệt vời. Việc đóng gói dạng tấm tăng cường đáng kể việc truyền khối trong khi vẫn duy trì mức giảm áp suất thấp, khiến nó trở thành một bản nâng cấp lý tưởng cho cả thiết kế cột mới và cải tạo tháp hiện có.

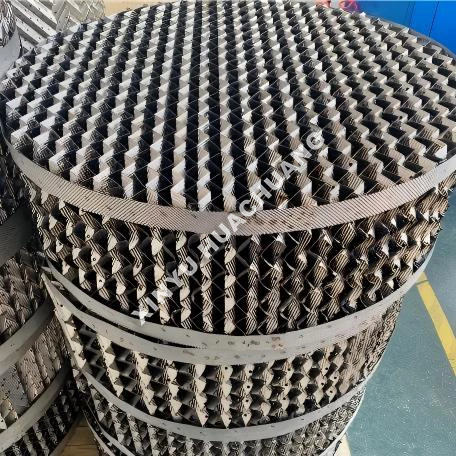

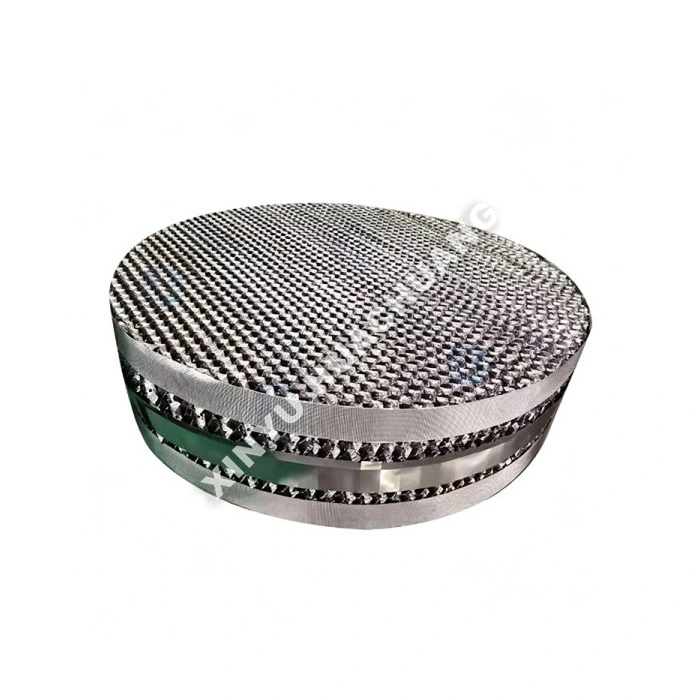

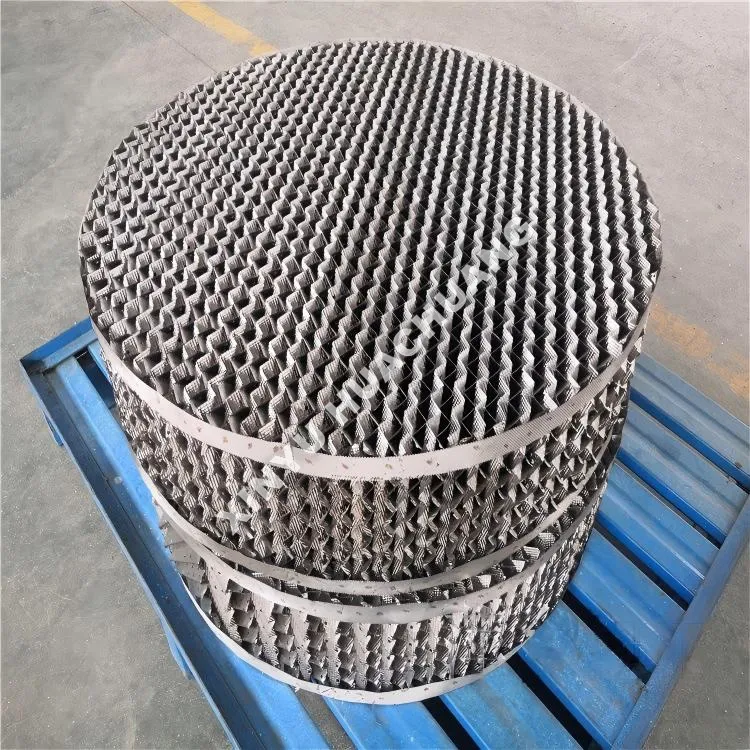

Bao bì dạng tấm dạng sóng là một loại bao bì dạng tháp có cấu trúc được làm từ các tấm kim loại đục lỗ được dập nổi các nếp gấp kênh. Các tấm này được xếp chồng lên nhau thành các lớp xen kẽ, thường ở góc 45° hoặc 30°, để tạo ra đường dẫn dòng mở, liên tục cho hơi và chất lỏng. Thiết kế này vẫn giữ được cấu trúc hiệu quả cao của dây gạc nhưng mang lại độ bền cơ học vượt trội và đặc tính chống bám bẩn. Nó được sử dụng rộng rãi để thay thế việc đóng gói hoặc khay ngẫu nhiên trong các tháp công nghiệp nhằm tăng thông lượng, cải thiện độ tinh khiết của sản phẩm và giảm mức tiêu thụ năng lượng.
● Hiệu suất truyền khối lượng cao: Các kênh và lỗ dạng sóng thúc đẩy sự pha trộn hơi-lỏng mạnh mẽ và phân tán chất lỏng đồng đều, đạt được số đĩa lý thuyết cao.
● Giảm áp suất thấp: Hình học có cấu trúc mở cho phép hơi lưu thông trơn tru, giảm đáng kể mức tiêu thụ năng lượng so với cách đóng gói ngẫu nhiên truyền thống.
● Công suất cao & chống bám bẩn: Tỷ lệ khoảng trống lớn và bề mặt nhẵn ngăn ngừa tắc nghẽn, khiến nó rất phù hợp với các hệ thống chứa các hạt hoặc dễ bị trùng hợp.
● Vật liệu có thể tùy chỉnh: Có nhiều loại kim loại bao gồm SS304, SS316L, Thép cacbon, Nhôm và Đồng đồng để phù hợp với các môi trường hóa học cụ thể.
● Lắp đặt dễ dàng: Được thiết kế với kích thước chính xác và lưới hỗ trợ, đảm bảo lắp đặt nhanh chóng và an toàn bên trong tháp.
|
tham số |
Đặc điểm kỹ thuật |
|
Mô hình phổ biến |
125Y, 250Y, 350Y, 500Y, 125X, 250X, 350X, 500X |
|
Diện tích bề mặt cụ thể |
125 ~ 500 m2/m³ |
|
Tỷ lệ trống |
92% ~ 98% |
|
Góc gấp nếp |
45° (Loại Y) / 30° (Loại X) |
|
Vật liệu có sẵn |
SS304, SS316L, Thép Carbon, Nhôm, v.v. |
|
Đường kính tháp |
0,1m ~ 12m (Có thể tùy chỉnh) |
|
Áp suất vận hành |
Hút chân không đến áp suất cao |
● Hóa dầu: Tách Ethylbenzen/Styren, tinh chế axit béo và phân đoạn dầu thô.
● Xử lý hóa học: Tách Cyclohexanone/Cyclohexanol, tinh chế Caprolactam và các quá trình hấp thụ/giải hấp.
● Hóa chất & Dược phẩm tinh khiết: Thu hồi dung môi có độ tinh khiết cao và tách vật liệu nhạy cảm với nhiệt.
● Bảo vệ môi trường: Hấp thụ khí thải, khử lưu huỳnh và loại bỏ nước thải.
1. Chuẩn bị nguyên liệu thô: Cắt chính xác các tấm kim loại chất lượng cao dựa trên yêu cầu mẫu cụ thể.

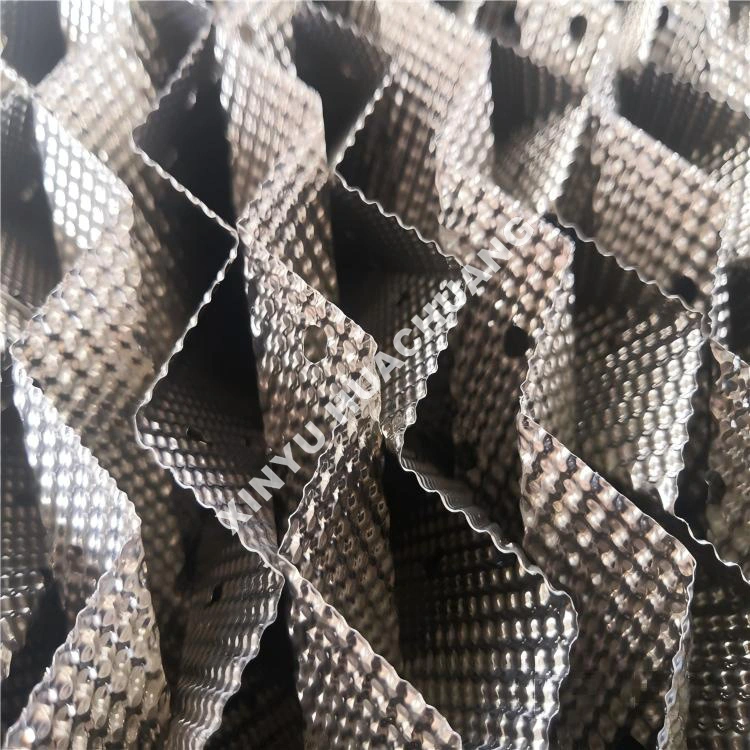

2. Dập nổi & đục lỗ: Dập các tấm kim loại để tạo các rãnh gấp đồng nhất và các lỗ nhỏ giúp phân phối chất lỏng tối ưu.

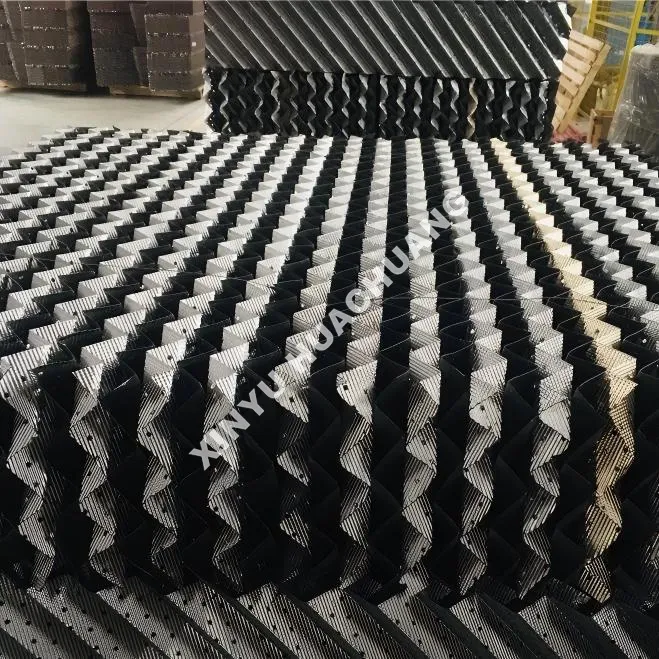

3. Xếp chồng & Lắp ráp: Xếp chồng các tấm tôn theo các hướng xen kẽ và cố định chúng thành các khối mô-đun tiêu chuẩn bằng dây thép không gỉ.
4. Kiểm tra chất lượng: Kiểm tra nghiêm ngặt kích thước khối, diện tích bề mặt và tính toàn vẹn của cấu trúc để đảm bảo tuân thủ nghiêm ngặt các thông số thiết kế.
5. Đóng gói & Vận chuyển: Được đóng gói an toàn trong thùng gỗ hoặc pallet có lớp bọc bảo vệ để tránh biến dạng trong quá trình vận chuyển và hậu cần toàn cầu.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Không giống như việc đóng gói ngẫu nhiên được đổ lỏng lẻo vào cột, việc đóng gói dạng tấm bao gồm các tấm kim loại đục lỗ được dập nổi với các đường gấp nếp và xếp chồng lên nhau thành các lớp xen kẽ ở góc 45° hoặc 30°. Điều này tạo ra các đường dẫn liên tục, có tổ chức, mang lại thông lượng cao hơn, độ tinh khiết của sản phẩm tốt hơn và mức tiêu thụ năng lượng thấp hơn so với cách sắp xếp hỗn loạn của việc đóng gói ngẫu nhiên.

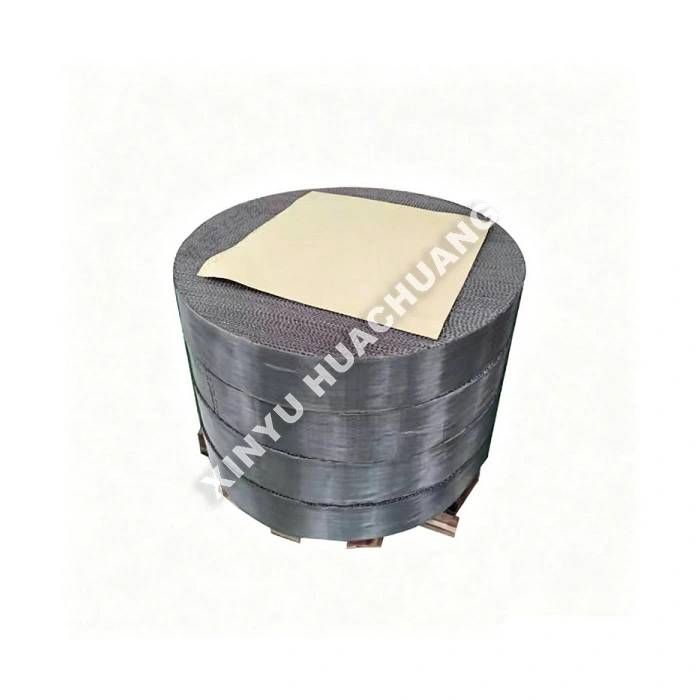

Trả lời: Mặc dù cả hai đều là loại bao bì có cấu trúc, loại bao bì dạng sóng mang lại độ bền cơ học vượt trội và đặc tính chống bám bẩn. Dây gạc mỏng manh hơn và dễ bị tắc khi làm việc bẩn. Khi quy trình liên quan đến các hạt, xu hướng trùng hợp hoặc bám bẩn nặng, bao bì dạng tấm dạng sóng sẽ cung cấp giải pháp chắc chắn hơn và dễ bảo trì hơn.
Đ: Vâng. Nhiều tháp công nghiệp ban đầu được trang bị khay có thể được trang bị thêm bao bì dạng tấm để tăng công suất, cải thiện hiệu quả phân tách và giảm sụt áp. Thiết kế có cấu trúc thường mang lại thông lượng cao hơn và mức tiêu thụ năng lượng thấp hơn mà không cần vỏ cột mới.
Trả lời: Các tấm thường được xếp chồng lên nhau ở góc 45° hoặc 30°. Cách sắp xếp 45° mang lại hiệu suất truyền khối cao hơn, lý tưởng cho việc phân tách có độ tinh khiết cao. Cách bố trí 30° giúp giảm áp suất thấp hơn và công suất cao hơn, phù hợp hơn cho các ứng dụng chưng cất chân không và thông lượng cao.
Trả lời: Bao bì được sản xuất từ các tấm kim loại đục lỗ bằng nhiều vật liệu khác nhau bao gồm SS304, SS316L, thép cacbon và các hợp kim chuyên dụng như Hastelloy hoặc titan dành cho môi trường có tính ăn mòn cao. Việc lựa chọn vật liệu phụ thuộc vào phương tiện xử lý, nhiệt độ vận hành và yêu cầu ăn mòn.
