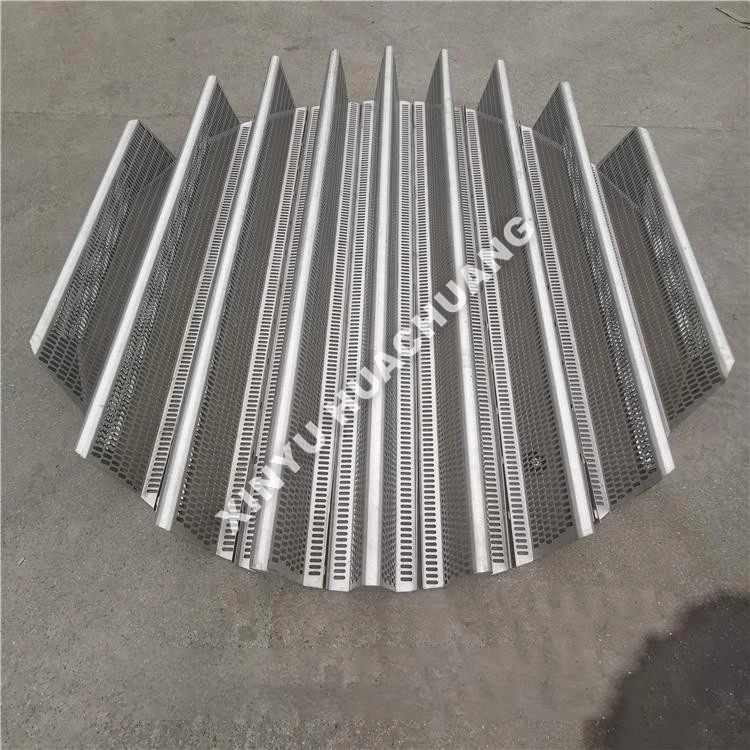

Lưới hỗ trợ đóng gói tháp chưng cất XINYU HUACHUANG là thành phần cấu trúc quan trọng được thiết kế đặc biệt cho phòng thí nghiệm đường kính nhỏ và tháp đóng gói quy mô thí điểm. Được thiết kế để chịu trọng lượng của việc đóng gói có cấu trúc hoặc ngẫu nhiên trong khi tối đa hóa diện tích mở, lưới hỗ trợ đóng gói của tháp chưng cất này đảm bảo dòng chất lỏng hơi không bị cản trở và ngăn ngừa ngập cột. Thiết kế mở nhưng mạnh mẽ của nó làm cho nó trở thành nền tảng lý tưởng để đạt được hiệu quả phân tách cao trong môi trường R&D và thử nghiệm thí điểm.

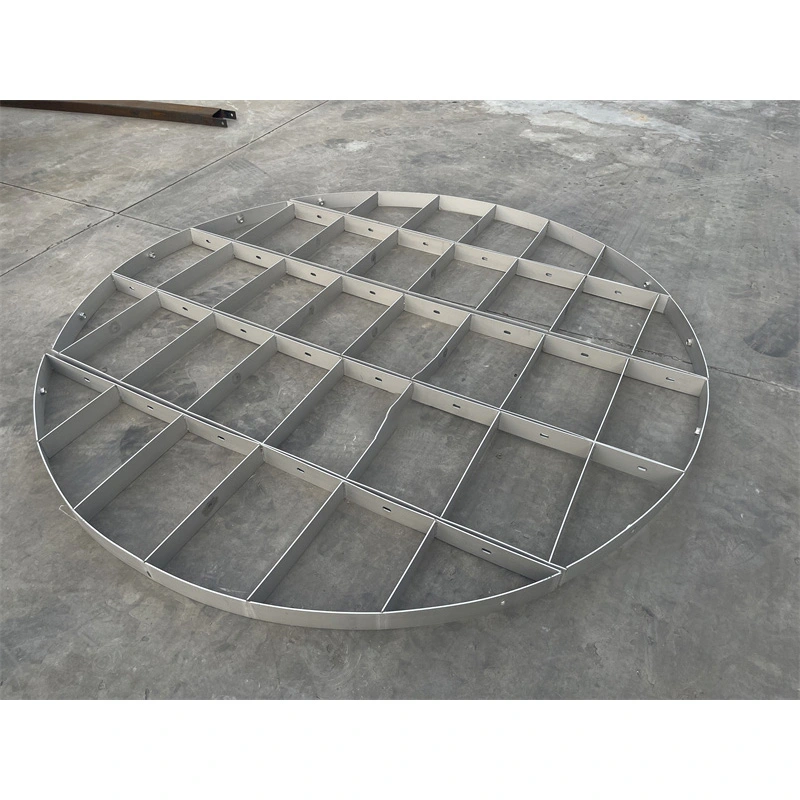

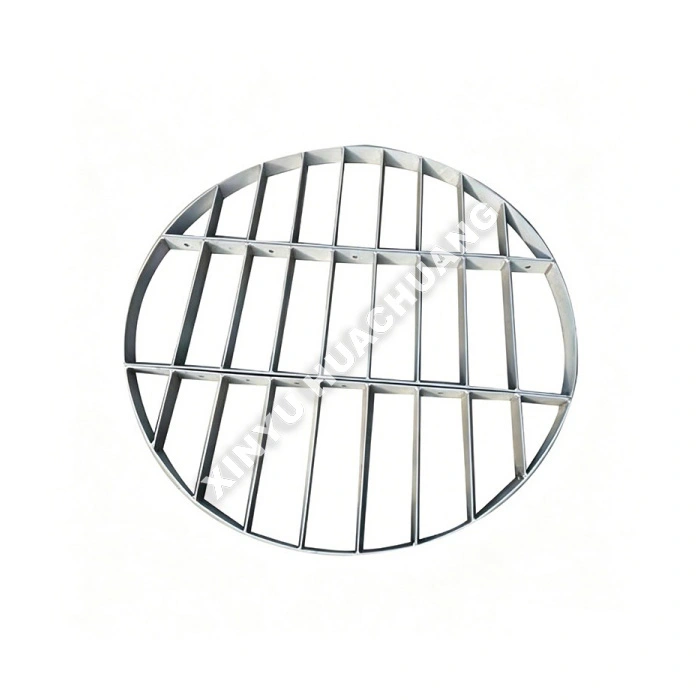

Lưới hỗ trợ đóng gói của tháp chưng cất hoạt động bằng cách cung cấp một bệ nằm ngang, cứng ở dưới cùng của giường đóng gói. Nó được xây dựng bằng các thanh dọc hoặc ngang được bố trí để tạo ra diện tích mặt cắt ngang tự do cao. Hình học mở này cho phép hơi bay lên và chất lỏng đi xuống đi qua với mức giảm áp suất tối thiểu, đồng thời ngăn chặn các hạt đóng gói rơi xuống phần dưới. Bề mặt nhẵn của lưới cũng giúp ngăn chặn sự tích tụ hạt và tắc nghẽn ở chân cột.
● Diện tích mở cao và giảm áp suất thấp: Tối đa hóa diện tích mặt cắt tự do để đảm bảo dòng chất lỏng-hơi thông suốt, ngăn ngừa tắc nghẽn trong các cột có đường kính nhỏ.
● Độ bền cơ học cao: Được thiết kế để hỗ trợ đáng tin cậy trọng lượng của bệ đóng gói và chịu được sự biến động của áp suất vận hành mà không bị biến dạng.
● Thiết kế chống bám bẩn: Bề mặt nhẵn và khoảng cách thanh được tối ưu hóa giúp ngăn chất rắn, polyme hoặc các hạt nhỏ tích tụ và làm tắc nghẽn giá đỡ.
● Độ chính xác vừa vặn: Được gia công tùy chỉnh để khớp hoàn hảo với đường kính trong của phòng thí nghiệm và cột thủy tinh hoặc kim loại thí điểm, đảm bảo chất lỏng không lọt qua.
● Vật liệu đa năng: Có sẵn ở dạng SS304/316L, Hastelloy, PTFE và thủy tinh để phù hợp với khả năng tương thích hóa học trong quy trình cụ thể của bạn.
|
tham số |
Đặc điểm kỹ thuật |
|
Phạm vi đường kính tháp |
20mm ~ 300mm (Thang đo phòng thí nghiệm/thí điểm) |
|
Nhiệt độ hoạt động |
RT ~ 400oC (Tùy thuộc vào vật liệu) |
|
Khu vực mở miễn phí |
> 90% (Có thể tùy chỉnh) |
|
Khoảng cách thanh |
Tùy chỉnh dựa trên kích thước đóng gói |
|
Tùy chọn vật liệu |
SS304, SS316L, Hastelloy, PTFE, Thủy tinh |
|
Kiểu cài đặt |
Mặt bích hàn / bắt vít / thả vào |
● Phòng thí nghiệm học thuật & R&D: Nghiên cứu động học cơ bản, trực quan hóa quá trình phân tách và thử nghiệm chất xúc tác.
● Nhà máy quy mô thí điểm: Thu hẹp khoảng cách giữa hoạt động R&D chuẩn mực và mở rộng quy mô công nghiệp đối với hóa chất tinh khiết và dược phẩm.
● Tinh dầu & Chiết xuất tự nhiên: Tách nhẹ nhàng, độ tinh khiết cao của terpen và hương liệu nhạy cảm với nhiệt.
● Dung môi đặc biệt: Thu hồi liên tục và tinh chế cực cao các dung môi hữu cơ có giá trị cao.
● Thực phẩm & Đồ uống: Tập trung hương vị tự nhiên và chiết xuất các hợp chất hoạt tính sinh học.
● Cân bằng chính xác: Đảm bảo lưới hỗ trợ được lắp đặt hoàn hảo theo chiều ngang. Lưới không bằng phẳng có thể gây ra sự tích tụ chất lỏng ở một bên, dẫn đến phân phối không đúng cách nghiêm trọng và giảm hiệu quả phân tách.
● Khả năng tương thích về kích thước đóng gói: Xác minh rằng khoảng cách thanh của lưới hỗ trợ đóng gói của Tháp chưng cất nhỏ hơn kích thước tối thiểu của bao bì để ngăn các hạt rơi qua.
● Cố định an toàn: Trong các cột có đường kính nhỏ, hãy đảm bảo lưới được kẹp hoặc hàn đúng cách để ngăn lưới bị dịch chuyển hoặc nâng lên trong quá trình vận hành chân không hoặc dòng hơi cao.
● Làm sạch trước: Luôn làm sạch lưới thật kỹ trước khi nạp vật liệu đóng gói để loại bỏ mọi loại dầu gia công, phoi kim loại hoặc mảnh vụn có thể làm nhiễm bẩn quy trình của bạn.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Lưới hỗ trợ cung cấp một bệ nằm ngang, cứng ở dưới cùng của bệ đóng gói để giữ tất cả các bộ phận đóng gói hoặc mô-đun đóng gói có cấu trúc ở đúng vị trí một cách an toàn. Nếu không có nó, lớp đệm sẽ xẹp xuống phần dưới của cột, chặn dòng hơi và phá hủy hoàn toàn hiệu suất phân tách.
Trả lời: Lưới được xây dựng với các thanh dọc hoặc ngang được bố trí để tạo ra diện tích mặt cắt tự do cao, thường vượt quá 90%. Hình dạng mở này cho phép hơi bay lên và chất lỏng đi xuống đi qua với mức giảm áp suất tối thiểu, đảm bảo lưới điện không trở thành nút cổ chai trong quá trình truyền khối.
Trả lời: Lưới đỡ nằm ở điểm thấp nhất của bệ đóng gói, nơi các hạt, cặn polyme và muối kết tinh tích tụ tự nhiên. Bề mặt nhẵn và hình dạng mở ngăn chặn sự tích tụ vật liệu ở chân cột, giảm tần suất tắt máy để làm sạch và duy trì mức giảm áp suất ổn định trong suốt chiến dịch.
Trả lời: Kích thước lỗ của lưới được khớp cẩn thận với kích thước đóng gói để ngăn chặn bất kỳ phần tử đóng gói nào rơi qua. Đối với việc đóng gói ngẫu nhiên, các khe hở lưới nhỏ hơn đáng kể so với phần tử đóng gói nhỏ nhất. Đối với việc đóng gói có cấu trúc, lưới được thiết kế để phù hợp với diện tích mô-đun và cung cấp khả năng hỗ trợ bằng phẳng trên toàn bộ giường.
Trả lời: Lưới hỗ trợ có sẵn ở dạng SS304/316L cho các ứng dụng tiêu chuẩn, Hastelloy và titan cho môi trường ăn mòn và thép cacbon với lớp phủ bảo vệ cho các hệ thống lắp đặt nhạy cảm với chi phí. Vật liệu được lựa chọn phù hợp với vật liệu vỏ cột và điều kiện xử lý, đảm bảo khả năng tương thích về điện và tuổi thọ lâu dài.
