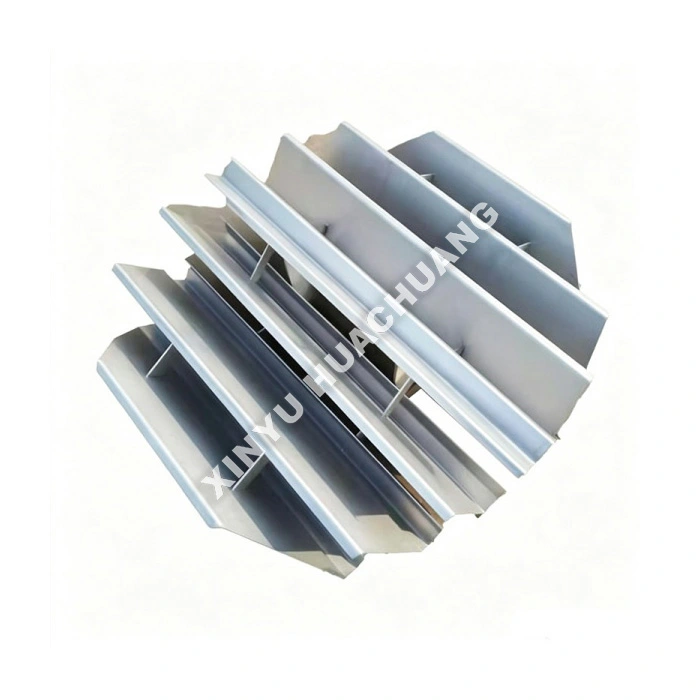

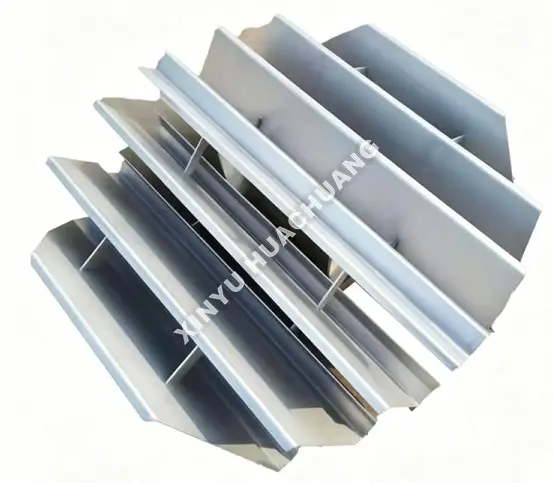

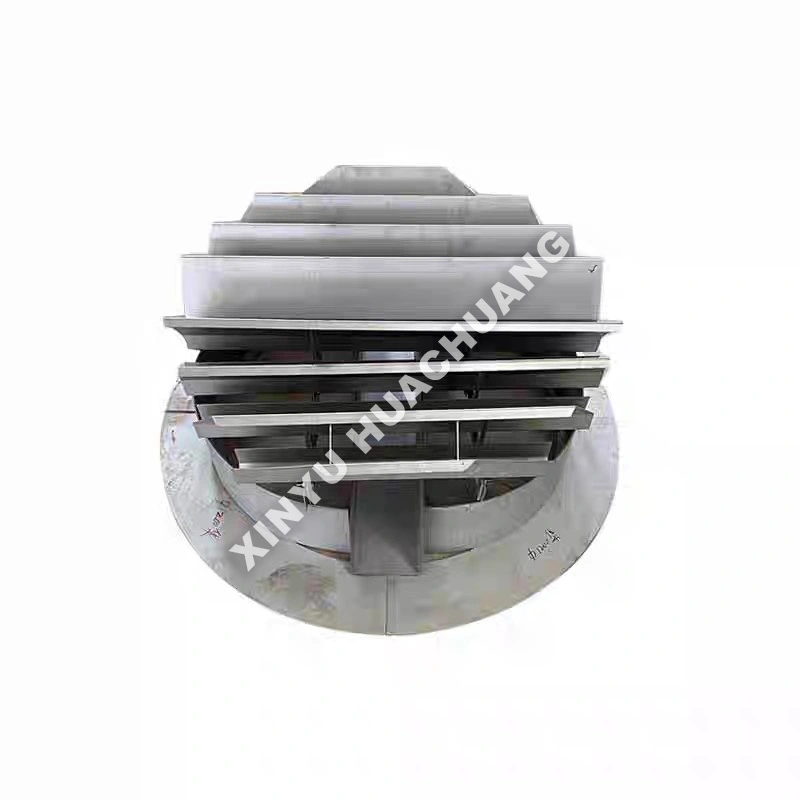

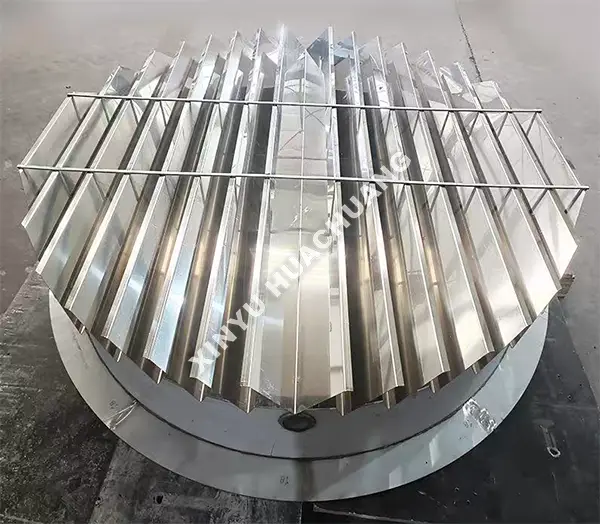

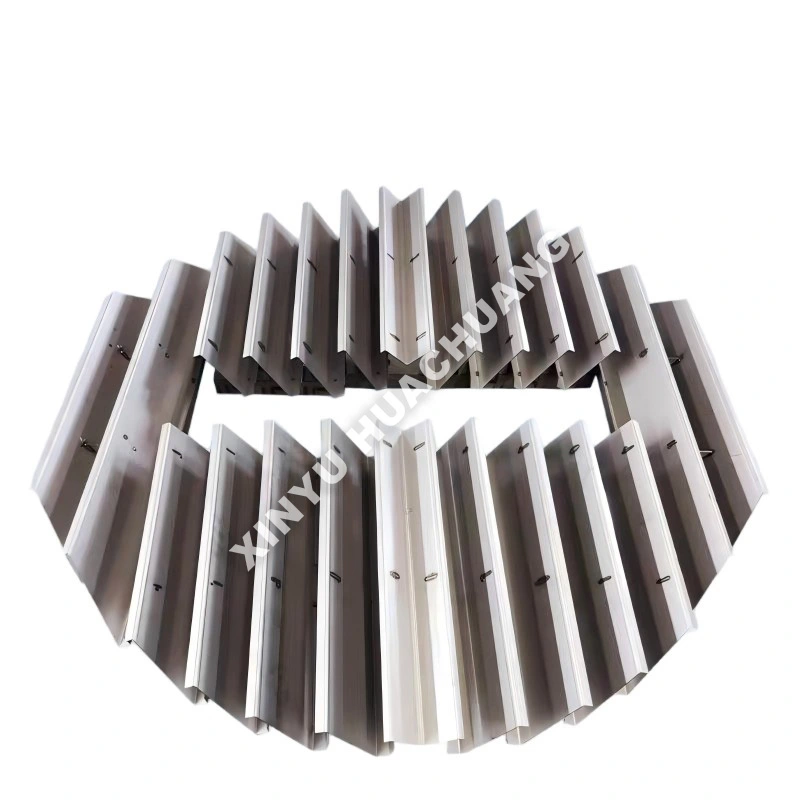

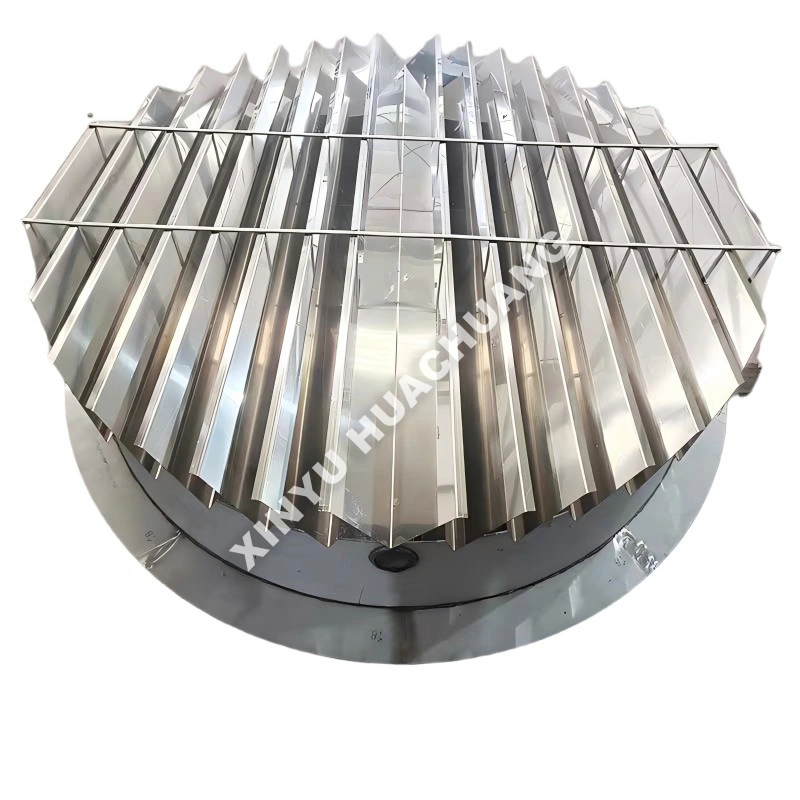

Khay thu chất lỏng XINYU HUACHUANG là một bộ phận quan trọng bên trong tháp được thiết kế đặc biệt để chặn, thu thập và phân phối lại chất lỏng trong các cột được đóng gói có đường kính nhỏ. Được thiết kế để ngăn dòng chảy qua tường và duy trì hiệu quả tách, Khay thu chất lỏng này đảm bảo tiếp xúc hơi-chất lỏng đồng đều trên toàn bộ lớp đóng gói. Thiết kế nhỏ gọn, chắc chắn khiến nó trở nên lý tưởng cho phòng thí nghiệm, tháp quy mô thí điểm và các quy trình yêu cầu cấp liệu trung gian hoặc rút phụ.
Khay thu chất lỏng là một khay nằm ngang được lắp đặt giữa các phần đóng gói trong các cột chưng cất, hấp thụ hoặc tước bỏ. Nó thu giữ chất lỏng chảy xuống bao bì và phân phối lại đều xuống lớp đệm bên dưới. Khay thu chất lỏng này rất cần thiết để duy trì hiệu quả của cột trong các tháp thí điểm cao, nơi việc phân phối chất lỏng không đúng cách có thể ảnh hưởng nghiêm trọng đến hiệu suất. Nó cũng đóng vai trò như một nền tảng để phun nguyên liệu trung gian, rút nguyên liệu từ bên hoặc các điểm theo dõi nhiệt độ.
● Thu gom chất lỏng vượt trội: Hình dạng chảo được tối ưu hóa với độ sâu phù hợp đảm bảo thu giữ chất lỏng hoàn toàn ngay cả ở vận tốc hơi cao.
● Thiết kế chống dòng chảy vào tường: Vòng đệm ngoại vi và vách ngăn ngăn chất lỏng đi qua lớp đệm và chảy xuống thành cột.
● Diện tích đường dẫn hơi cao: Thiết kế ống nâng mở giúp giảm thiểu sự sụt giảm áp suất đồng thời cho phép luồng hơi không bị hạn chế đi qua bộ thu.
● Cấu trúc chắc chắn: Được chế tạo bằng SS304/316L cao cấp hoặc hợp kim chuyên dụng để chịu được áp lực nhiệt và môi trường ăn mòn.
● Lắp đặt theo mô-đun: Các phần được chế tạo chính xác đảm bảo lắp ráp nhanh chóng và cân bằng hoàn hảo bên trong tháp.
|
tham số |
Đặc điểm kỹ thuật |
|
Phạm vi đường kính tháp |
20mm ~ 300mm (Có thể tùy chỉnh cho Phòng thí nghiệm/Phi công) |
|
Nhiệt độ hoạt động |
RT ~ 400oC (Tùy thuộc vào vật liệu) |
|
Khả năng chịu tải chất lỏng |
Lên đến 50 m³/m2·h (Được chia tỷ lệ cho cột nhỏ) |
|
Khu vực đi qua hơi |
10% ~ 25% mặt cắt tháp |
|
Tùy chọn vật liệu |
SS304, SS316L, Hastelloy, Thép cacbon |
|
Thiết kế niêm phong |
Hàn / bắt vít với miếng đệm |
● Xác định tải chất lỏng và hơi: Tính toán chính xác tốc độ dòng chất lỏng và vận tốc hơi dự kiến. Điều này xác định độ sâu chảo cần thiết, kích thước ống nâng và diện tích đi qua hơi của Khay thu chất lỏng.
● Đánh giá đường kính tháp: Đảm bảo khay có kích thước chính xác cho đường kính cột thí điểm hoặc phòng thí nghiệm cụ thể của bạn để tránh rò rỉ.
● Khả năng tương thích của vật liệu: Chọn phương pháp luyện kim thích hợp dựa trên nhiệt độ quy trình và tính ăn mòn của hóa chất. Tiêu chuẩn SS316L bao gồm hầu hết các ứng dụng; môi trường ăn mòn cao đòi hỏi Hastelloy.
● Yêu cầu về chức năng: Xác định xem khay có cần các tính năng bổ sung như đầu phun kéo sang một bên, điểm nạp trung gian hay khả năng phân phối lại hay không.
● Xác minh Vật liệu: Kiểm tra nghiêm ngặt các tấm kim loại đầu vào và vật liệu hàn để đảm bảo tuân thủ luyện kim.
● Độ chính xác về kích thước: Đo chính xác độ sâu chảo, đường kính ống nâng và độ phẳng tổng thể để đảm bảo thu gom chất lỏng và vừa khít.
● Chất lượng hàn: Kiểm tra toàn diện bằng hình ảnh và NDT (thử nghiệm không phá hủy) tất cả các mối hàn để đảm bảo hiệu suất chống rò rỉ.
● Xử lý bề mặt: Xác minh chất lượng thụ động hoặc lớp phủ để đảm bảo khả năng chống ăn mòn trong môi trường hoạt động khắc nghiệt.
● Kiểm tra lắp đặt: Xác minh trước khi lắp ráp các phần mô-đun để xác nhận sự căn chỉnh và niêm phong phù hợp trước khi vận chuyển.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Khay thu chất lỏng sẽ thu chất lỏng chảy xuống từ phần đóng gói bên trên và phân phối lại đều cho bệ đóng gói bên dưới. Nếu không có khay này, chất lỏng sẽ bị phân phối kém trên nhiều phần đóng gói, làm giảm dần hiệu quả phân tách. Về cơ bản, khay thu gom sẽ "đặt lại" sự phân phối chất lỏng ở mỗi ranh giới đóng gói.
Trả lời: Trong các tòa tháp cao có nhiều phần đóng gói, chất lỏng có xu hướng trôi về phía thành cột khi nó đi xuống, tạo ra sự phân phối ngày càng kém nghiêm trọng ở mỗi phần kế tiếp. Nếu không có khay thu gom giữa các phần, hiệu ứng tích lũy này có thể khiến các phần đóng gói phía dưới gần như không hiệu quả, gây lãng phí chất xúc tác hoặc vật liệu đóng gói đắt tiền.
Trả lời: Khay thu gom cũng đóng vai trò như một bệ để phun thức ăn trung gian, rút các sản phẩm trung gian từ bên cạnh và lắp đặt các điểm theo dõi nhiệt độ. Những chức năng bổ sung này làm cho nó trở thành một công cụ quản lý quy trình linh hoạt, không chỉ là một thiết bị phân phối lại chất lỏng.
Trả lời: Khay được thiết kế với diện tích mặt cắt ngang tự do cao—thường vượt quá 85%—để cho phép hơi bay lên đi qua với lực cản tối thiểu. Các vùng thu gom chất lỏng được bố trí ở vị trí chiến lược để thu giữ chất lỏng đi xuống mà không cản trở đường dẫn hơi, duy trì lợi thế giảm áp suất thấp khi vận hành cột nhồi.
Trả lời: Khay thu thường được chế tạo từ SS304/316L cho các ứng dụng tiêu chuẩn, Hastelloy hoặc titan cho môi trường ăn mòn cao và thép lót PTFE cho các ứng dụng hóa học flo. Việc lựa chọn vật liệu phù hợp với phương tiện xử lý và điều kiện vận hành để đảm bảo tuổi thọ lâu dài.
