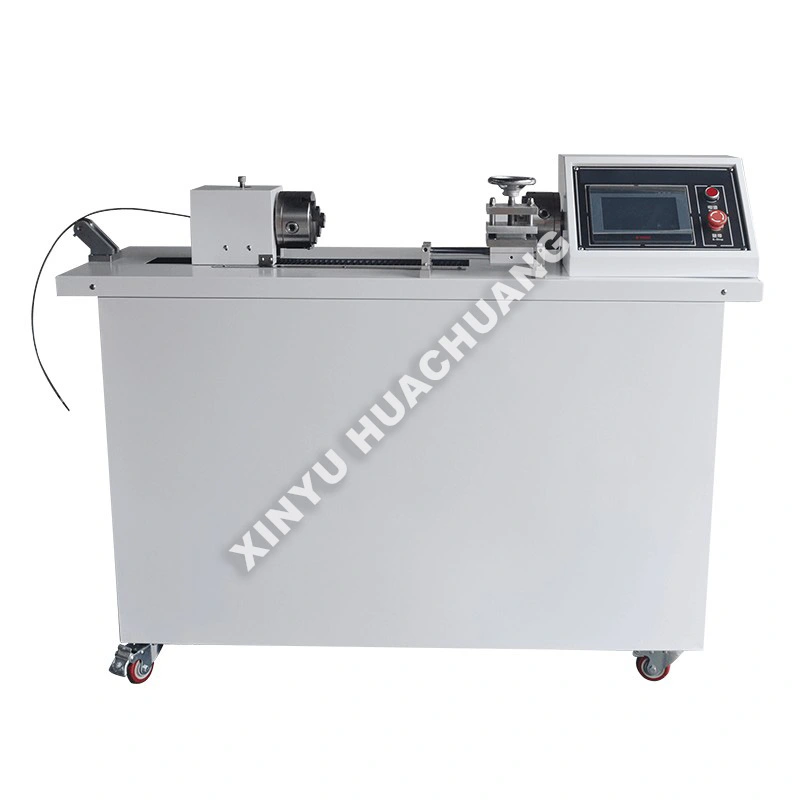

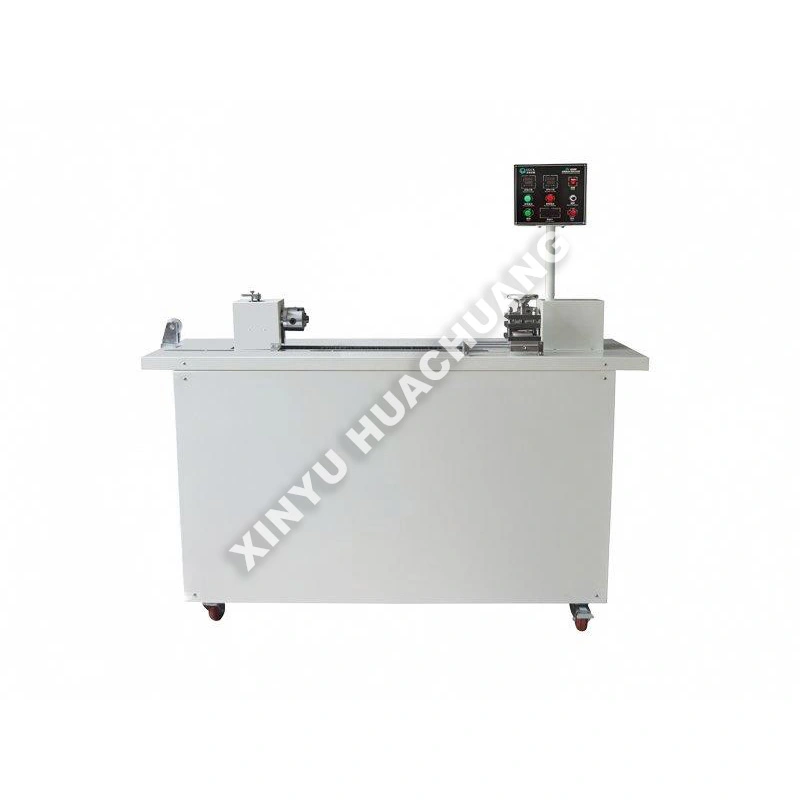

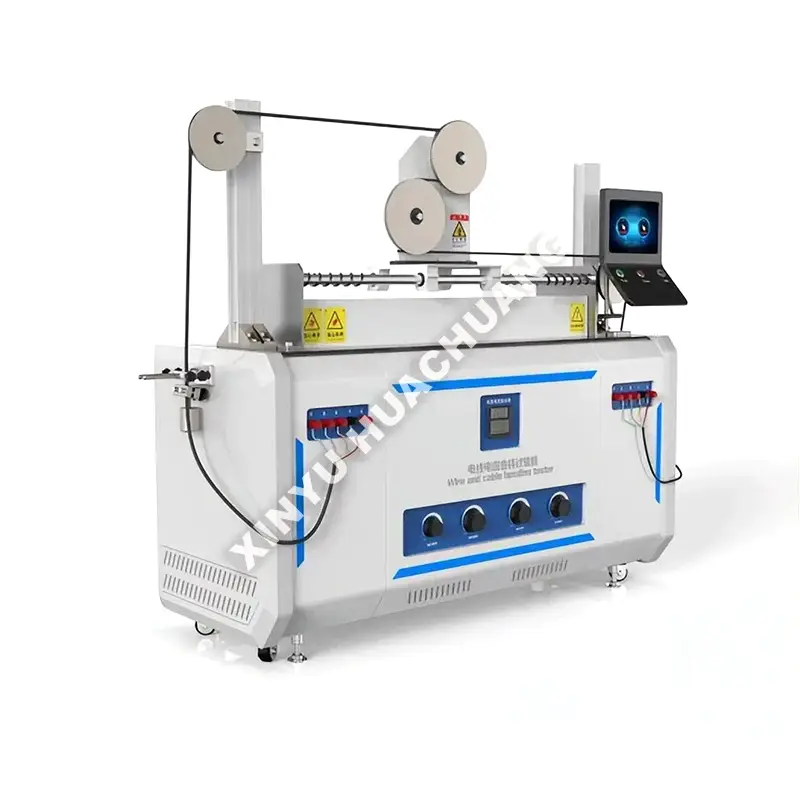

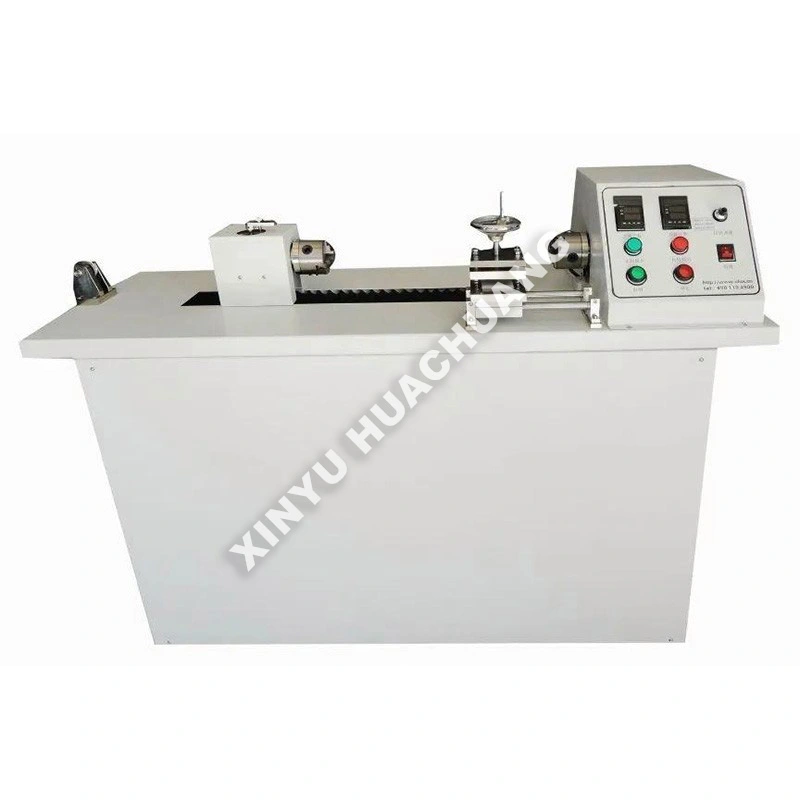

Bàn thử nghiệm uốn và cuộn dây nhiệt độ không đổi XINYU HUACHUANG là một thiết bị thử nghiệm cấp công nghiệp tiên tiến được thiết kế đặc biệt để đánh giá tính toàn vẹn về cơ và điện của dây và cáp trong môi trường nhiệt được kiểm soát chặt chẽ. Được thiết kế để mô phỏng nhiệt độ vận hành cụ thể, băng thử nghiệm này kết hợp chính xác các hoạt động uốn hoặc cuộn dây theo chu kỳ với khả năng điều chỉnh nhiệt độ chính xác, đồng đều. Được trang bị tính năng tự động hóa PLC thông minh và khóa liên động an toàn đa cấp, nó đảm bảo hoạt động lâu dài an toàn, không cần giám sát đồng thời cung cấp dữ liệu cách điện và mỏi có khả năng tái tạo cao cho hoạt động R&D, kiểm soát chất lượng và chứng nhận ngành.
Bàn thử nghiệm uốn và cuộn dây ở nhiệt độ không đổi là một hệ thống thử nghiệm chuyên dụng tích hợp buồng nhiệt độ không đổi có thể lập trình được với cơ chế uốn hoặc cuộn dây cơ học. Không giống như các thiết bị kiểm tra môi trường xung quanh tiêu chuẩn, Băng thử uốn và cuộn dây ở nhiệt độ không đổi này duy trì một môi trường nhiệt đồng đều, chính xác (ví dụ: 50oC, 80oC hoặc 100oC) trong khi dây phải chịu áp lực cơ học lặp đi lặp lại. Điều quan trọng là xác định các cơ chế hư hỏng như làm mềm lớp cách điện, lão hóa nhiệt và mỏi dây dẫn xảy ra đặc biệt dưới nhiệt độ hoạt động cao trong các ứng dụng ô tô, hàng không vũ trụ và công nghiệp.
● Kiểm soát nhiệt chính xác: Có hệ thống kiểm soát nhiệt độ PID tiên tiến với khả năng lưu thông không khí đồng đều, đảm bảo môi trường thử nghiệm được duy trì nghiêm ngặt không đổi trong suốt quá trình uốn hoặc quấn.
● Thao tác cơ học có độ chính xác cao: Sử dụng bộ truyền động dẫn động bằng servo để cung cấp khả năng điều chỉnh chính xác, liên tục các góc uốn, tốc độ cuộn dây và đường kính trục gá để mang lại kết quả có độ lặp lại cao.
● Thu thập dữ liệu thông minh: Phần mềm PC tích hợp tự động ghi lại các đường cong thời gian thực (Nhiệt độ-Thời gian, Điện trở đếm uốn cong), phát hiện mạch hở và tạo báo cáo kiểm tra toàn diện.
● Kết cấu chắc chắn và an toàn: Được xây dựng với chất liệu cách nhiệt chất lượng cao, bên trong chống ăn mòn và khóa liên động an toàn nhiều cấp độ (quá nhiệt, quá tải, dừng khẩn cấp) để bảo vệ thiết bị và người vận hành.
● Cố định có thể tùy chỉnh: Cung cấp các trục gá, kẹp và cánh tay uốn chuyên dụng để giữ chắc chắn các đường kính dây và hình dạng cáp khác nhau mà không bị trượt hoặc hư hỏng.
|
tham số |
Đặc điểm kỹ thuật |
|
Phạm vi nhiệt độ |
RT ~ +200oC (Độ chính xác ±1oC) |
|
Độ đồng đều nhiệt độ |
≤ ±2oC |
|
Góc uốn |
±10° ~ ±180° (Có thể điều chỉnh hoàn toàn) |
|
Đường kính trục gá quanh co |
Tùy chỉnh dựa trên thông số kỹ thuật dây |
|
Tần suất kiểm tra |
1 ~ 60 chu kỳ/phút (Điều chỉnh vô cấp) |
|
Phương pháp sưởi ấm |
Điện trở với điều khiển PID |
|
Hệ thống điều khiển |
Giao diện phần mềm PLC + PC công nghiệp |
|
Tiêu chuẩn kiểm tra |
GB/T 2951, UL 1581, IEC 60811, VDE 0472 |
|
Tính năng an toàn |
Quá nhiệt độ, quá tải, dừng khẩn cấp |
● Xác định Nhiệt độ thử nghiệm và tính đồng nhất: Xác định nhiệt độ không đổi chính xác cần thiết cho ứng dụng cụ thể của bạn (ví dụ: 80oC cho khoang động cơ ô tô). Đảm bảo độ đồng nhất của buồng (±2oC) đáp ứng các yêu cầu tiêu chuẩn thử nghiệm của bạn.
● Đánh giá thông số kỹ thuật của dây/cáp: Cung cấp đường kính dây, vật liệu cách điện và hình dạng tổng thể của cáp. Điều này rất quan trọng để chọn đường kính trục gá thích hợp, chiều dài cánh tay uốn và lực kẹp.
● Xác định Tiêu chuẩn Kiểm tra & Số lượng Chu kỳ: Xác định tiêu chuẩn ngành cụ thể (ví dụ: UL, IEC, GB) mà bạn cần tuân thủ. Điều này cho biết góc uốn, tốc độ và tổng số chu kỳ cần thiết (ví dụ: 10.000 đến 1.000.000 chu kỳ).
● Đánh giá nhu cầu thu thập dữ liệu: Quyết định xem bạn cần đếm chu kỳ đơn giản hay giám sát thời gian thực nâng cao về tính liên tục và điện trở của điện. Chọn gói phần mềm phù hợp cho phù hợp.
● Xác minh Vật liệu: Kiểm tra nghiêm ngặt thép kết cấu, bộ phận làm nóng và vật liệu cách nhiệt đến để đảm bảo chúng đáp ứng các tiêu chuẩn an toàn và hiệu suất được chỉ định.
● Gia công chính xác: Gia công CNC khung chính, cánh tay uốn và trục gá để đảm bảo sự căn chỉnh hoàn hảo, hoạt động cơ học trơn tru và độ chính xác về kích thước.
● Hiệu chuẩn nhiệt: Hiệu chuẩn toàn diện bộ điều khiển nhiệt độ PID và cảm biến Pt100 bằng nhiệt kế tham chiếu được chứng nhận để xác minh độ chính xác và tính đồng nhất của nhiệt độ trong toàn bộ buồng thử nghiệm.
● Kiểm tra tải cơ học: Kiểm tra nghiêm ngặt hệ thống truyền động servo và các thiết bị kẹp ở mức tải tối đa để đảm bảo vận hành trơn tru, không rung và giữ mẫu an toàn.
● Chạy chức năng: Một thử nghiệm mẫu dây thực tế và chạy khô hoàn chỉnh để xác minh việc đếm chu kỳ chính xác, phát hiện tính liên tục về điện đáng tin cậy và hoạt động đúng của tất cả các khóa liên động an toàn trước khi đóng gói.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Trong khi băng thử nghiệm uốn và cuộn dây có nhiệt độ cao và thấp luân chuyển giữa các điều kiện cực nóng và lạnh, Băng thử nghiệm uốn và cuộn dây ở nhiệt độ không đổi này duy trì môi trường nhiệt đồng đều, chính xác ở một điểm đặt cụ thể—chẳng hạn như 50°C, 80°C hoặc 100°C—trong toàn bộ quá trình thử nghiệm. Điều này rất cần thiết để đánh giá hiệu suất lâu dài ở nhiệt độ hoạt động ổn định thay vì ở nhiệt độ quá cao thoáng qua.
Trả lời: Ở nhiệt độ cao kéo dài, vật liệu cách nhiệt trải qua quá trình lão hóa nhiệt, mềm dần và mất độ bền cơ học. Dây dẫn bị leo nhanh và mỏi khi bị uốn cong nhiều lần. Cơ chế xuống cấp chậm này chỉ trở nên rõ ràng khi tiếp xúc với nhiệt độ không đổi kéo dài, khiến băng ghế này trở nên quan trọng trong việc dự đoán tuổi thọ sử dụng.
Đáp: Bộ dây điện của ô tô trong khoang động cơ hoạt động liên tục ở nhiệt độ cao—thường là 80°C đến 125°C—trong suốt vòng đời của xe. Thử nghiệm uốn cong và cuộn dây ở nhiệt độ không đổi xác nhận rằng lớp cách điện và dây dẫn duy trì tính toàn vẹn về mặt cơ học trong các điều kiện nhiệt bền vững này, đảm bảo độ tin cậy lâu dài thay vì chỉ tồn tại trong thời gian ngắn.
Trả lời: Buồng nhiệt độ không đổi có thể lập trình duy trì nhiệt độ đồng đều trong khoảng ±1°C trên toàn bộ khu vực thử nghiệm. Việc kiểm soát chặt chẽ này đảm bảo rằng mọi phần của mẫu dây đều trải qua các điều kiện nhiệt giống hệt nhau, loại bỏ các gradient nhiệt độ có thể gây ra sự biến đổi trong kết quả thử nghiệm.
Đ: Vâng. Bàn được thiết kế để vận hành trong thời gian dài, thực hiện hàng nghìn chu kỳ uốn hoặc quấn trong nhiều ngày hoặc nhiều tuần ở nhiệt độ cao không đổi. Khả năng này cho phép các nhà sản xuất tạo ra dữ liệu lão hóa nhanh hơn và dự đoán tuổi thọ sử dụng của các sản phẩm dây và cáp dưới tải nhiệt liên tục.
