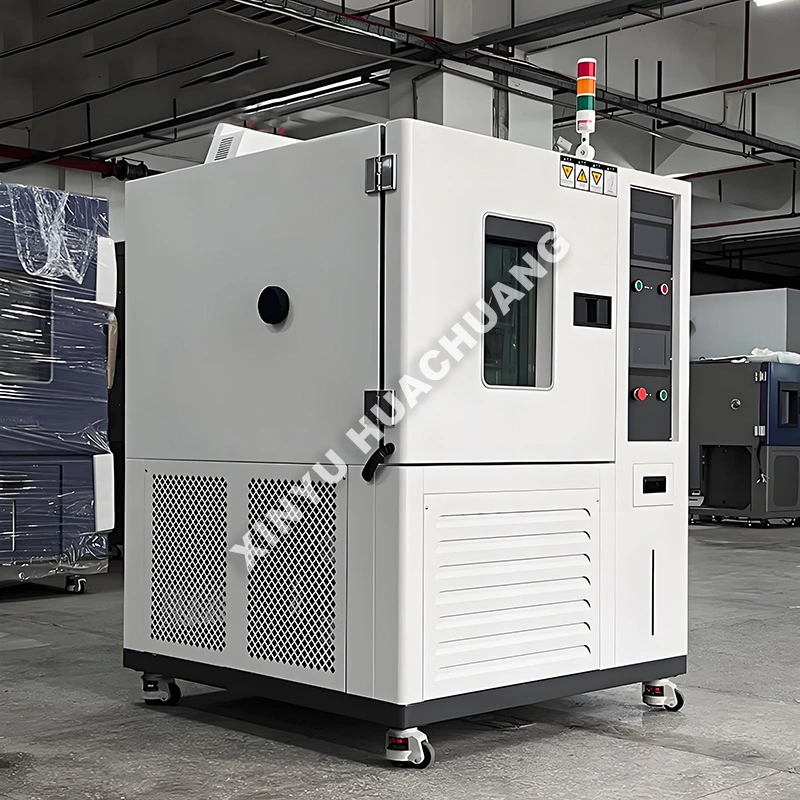

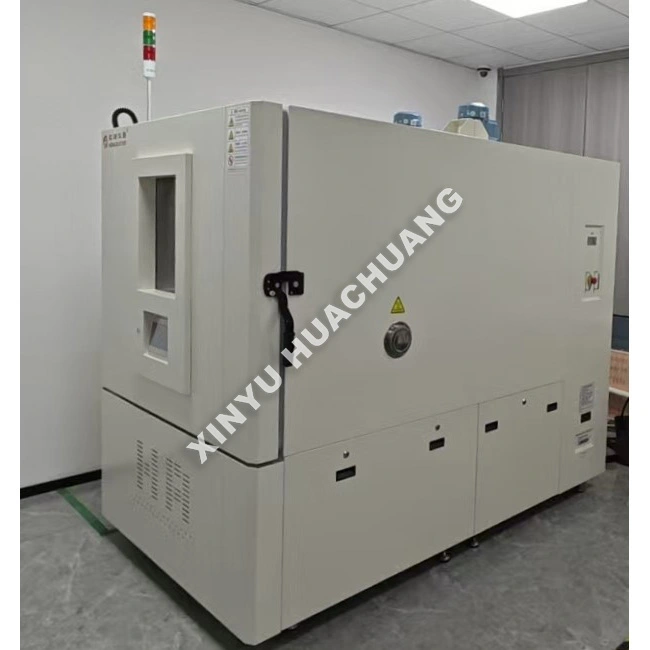

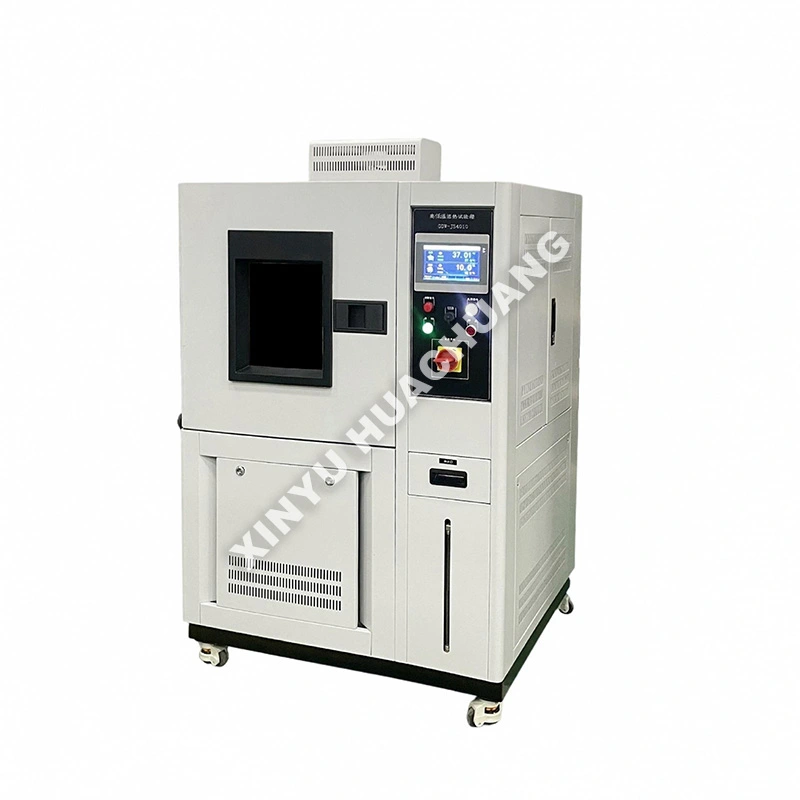

Bàn thử nghiệm uốn và cuộn dây ở nhiệt độ cao và thấp XINYU HUACHUANG là một thiết bị thử nghiệm cấp công nghiệp tiên tiến được thiết kế đặc biệt để đánh giá tính toàn vẹn về cơ và điện của dây và cáp trong điều kiện nhiệt độ khắc nghiệt. Được thiết kế để mô phỏng các môi trường hoạt động khắc nghiệt, Bàn thử nghiệm uốn và cuộn dây ở nhiệt độ cao và thấp này kết hợp chính xác các hoạt động uốn hoặc cuộn dây theo chu kỳ với khả năng kiểm soát nhiệt độ chính xác (từ lạnh sâu đến nhiệt độ cao). Được trang bị tính năng tự động hóa PLC thông minh và khóa liên động an toàn đa cấp, nó đảm bảo hoạt động lâu dài an toàn, không cần giám sát đồng thời cung cấp dữ liệu cách điện và mỏi có khả năng tái tạo cao cho hoạt động R&D, kiểm soát chất lượng và chứng nhận ngành.
Băng thử nghiệm uốn và cuộn dây ở nhiệt độ cao và thấp là một hệ thống thử nghiệm môi trường kết hợp chuyên dụng tích hợp buồng nhiệt có thể lập trình với cơ chế uốn hoặc cuộn dây cơ học. Bằng cách áp dụng đồng thời ứng suất cơ học được kiểm soát và nhiệt độ khắc nghiệt, Băng thử nghiệm uốn và cuộn dây ở nhiệt độ cao và thấp này mô phỏng chính xác các điều kiện trong thế giới thực như bộ dây điện ô tô trong khoang động cơ, cáp hàng không vũ trụ ở vùng lạnh ở độ cao và cáp công nghiệp trong máy móc được gia nhiệt. Điều quan trọng là xác định các cơ chế hư hỏng như nứt cách điện, mỏi dây dẫn và độ giòn của vật liệu dưới tải nhiệt động.
● Mô phỏng môi trường kết hợp: Đồng bộ hóa chính xác nhiệt độ cực cao (-70°C đến +200°C) với hoạt động uốn hoặc cuộn dây theo chu kỳ để tái tạo các ứng suất cơ-nhiệt trong thế giới thực.
● Điều khiển có độ chính xác cao: Có bộ điều khiển nhiệt độ PID tiên tiến và bộ truyền động cơ học điều khiển bằng servo để mang lại các điều kiện thử nghiệm chính xác, ổn định và có thể lặp lại.
● Thu thập dữ liệu thông minh: Phần mềm PC tích hợp tự động ghi lại các đường cong thời gian thực (Nhiệt độ-Thời gian, Điện trở đếm uốn cong), phát hiện mạch hở và tạo báo cáo kiểm tra toàn diện.
● Cấu trúc chắc chắn và an toàn: Được chế tạo với chất liệu cách nhiệt chất lượng cao, bên trong chống ăn mòn và khóa liên động an toàn nhiều cấp độ để bảo vệ cả thiết bị và người vận hành.
● Cố định có thể tùy chỉnh: Cung cấp các trục gá, kẹp và cánh tay uốn chuyên dụng để giữ chắc chắn các đường kính dây và hình dạng cáp khác nhau mà không bị trượt.
|
tham số |
Đặc điểm kỹ thuật |
|
Phạm vi nhiệt độ |
-70oC ~ +200oC (Độ chính xác ± 1oC) |
|
Góc uốn |
±10° ~ ±180° (Có thể điều chỉnh hoàn toàn) |
|
Đường kính trục gá quanh co |
Tùy chỉnh dựa trên thông số kỹ thuật dây |
|
Tần suất kiểm tra |
1 ~ 60 chu kỳ/phút (Điều chỉnh vô cấp) |
|
Phương pháp sưởi ấm/làm mát |
Điện trở/Nén cơ học |
|
Hệ thống điều khiển |
Giao diện phần mềm PLC + PC công nghiệp |
|
Tiêu chuẩn kiểm tra |
GB/T 2951, UL 1581, IEC 60811, VDE 0472 |
|
Tính năng an toàn |
Quá nhiệt độ, quá tải, dừng khẩn cấp |
● Công nghiệp ô tô: Thử nghiệm bộ dây điện trong khoang động cơ, cáp sạc xe điện và các kết nối pin để kiểm tra độ mỏi do nhiệt và khả năng chống rung.
● Hàng không vũ trụ & Hàng không: Đánh giá khả năng chống chịu lạnh ở độ cao và khả năng chịu nhiệt của động cơ của hệ thống dây điện và cáp cảm biến của máy bay.
● Thiết bị công nghiệp: Đánh giá độ bền của cáp robot, cáp xích kéo và dây dẫn bộ phận làm nóng trong môi trường sản xuất khắc nghiệt.
● Điện tử tiêu dùng: Xác thực tính linh hoạt trong thời tiết lạnh và khả năng chịu nhiệt của dây nguồn, cáp USB và hệ thống dây điện bên trong thiết bị.
● Sản xuất dây và cáp: Kiểm soát chất lượng thường xuyên và xác nhận R&D đối với vật liệu cách điện và quy trình bện dây dẫn.
1. Xác nhận yêu cầu: Phân tích các tiêu chuẩn thử nghiệm cụ thể của khách hàng, thông số kỹ thuật của dây/cáp và các thông số nhiệt độ/uốn cần thiết để tùy chỉnh đề xuất kỹ thuật.
2. Thiết kế & Kỹ thuật: Hoàn thiện các bản vẽ CAD cơ học, thiết kế buồng nhiệt và sơ đồ điện cho Bàn thử nghiệm uốn và cuộn dây ở nhiệt độ cao và thấp.
3. Sản xuất chính xác: Gia công khung chính cứng, lắp ráp hệ thống truyền động servo có độ chính xác cao và tích hợp buồng nhiệt với các bộ phận cách nhiệt và làm nóng/làm mát.
4. Phát triển phần mềm: Lập trình và hiệu chỉnh phần mềm thu thập dữ liệu để đảm bảo vẽ đường cong chính xác, đếm chu kỳ tự động và theo dõi điện trở.
5. Kiểm tra tại nhà máy: Tiến hành hiệu chuẩn nghiêm ngặt về độ đồng đều nhiệt, kiểm tra tải cơ học và kiểm tra mẫu dây thực tế để xác minh độ chính xác và khóa liên động an toàn.
6. Đóng gói & Vận chuyển: Đóng gói băng thử nghiệm một cách an toàn trong thùng gỗ tiêu chuẩn xuất khẩu có xốp bảo vệ, đồng thời cung cấp sách hướng dẫn sử dụng toàn diện bằng tiếng Anh và hướng dẫn lắp đặt bằng video.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Ghế tích hợp buồng nhiệt có thể lập trình với cơ chế uốn hoặc cuộn dây cơ học. Bằng cách áp dụng đồng thời ứng suất cơ học được kiểm soát và nhiệt độ khắc nghiệt—cả cao và thấp—nó tái tạo các điều kiện như bộ dây điện ô tô trong khoang động cơ nóng, cáp hàng không vũ trụ tiếp xúc với nhiệt độ lạnh ở độ cao và cáp công nghiệp gần máy móc được làm nóng.
A: Thử nghiệm xác định vết nứt cách điện do giòn ở nhiệt độ thấp, độ mềm và biến dạng cách điện ở nhiệt độ cao, độ mỏi của dây dẫn do uốn cong nhiều lần dưới tác dụng của nhiệt và sự tách lớp giữa dây dẫn và lớp cách điện. Các dạng lỗi này thường không bị phát hiện trong các thử nghiệm chỉ ở nhiệt độ môi trường.
Trả lời: Buồng nhiệt có thể lập trình bao gồm phạm vi rộng từ nhiệt độ dưới 0 (thường là -40°C trở xuống) đến nhiệt độ cao (thường là +200°C trở lên). Điều này cho phép thử nghiệm trên toàn bộ các điều kiện môi trường mà cáp có thể gặp phải trong các ứng dụng ô tô, hàng không vũ trụ và công nghiệp.
Đ: Vâng. Hệ thống cơ khí hỗ trợ cả kiểm tra uốn—trong đó dây được uốn đến một bán kính xác định và duỗi thẳng liên tục—và kiểm tra cuộn dây—trong đó dây được quấn quanh trục có đường kính xác định. Cả hai chế độ đều hoạt động bên trong buồng nhiệt trong điều kiện nhiệt độ được kiểm soát.
