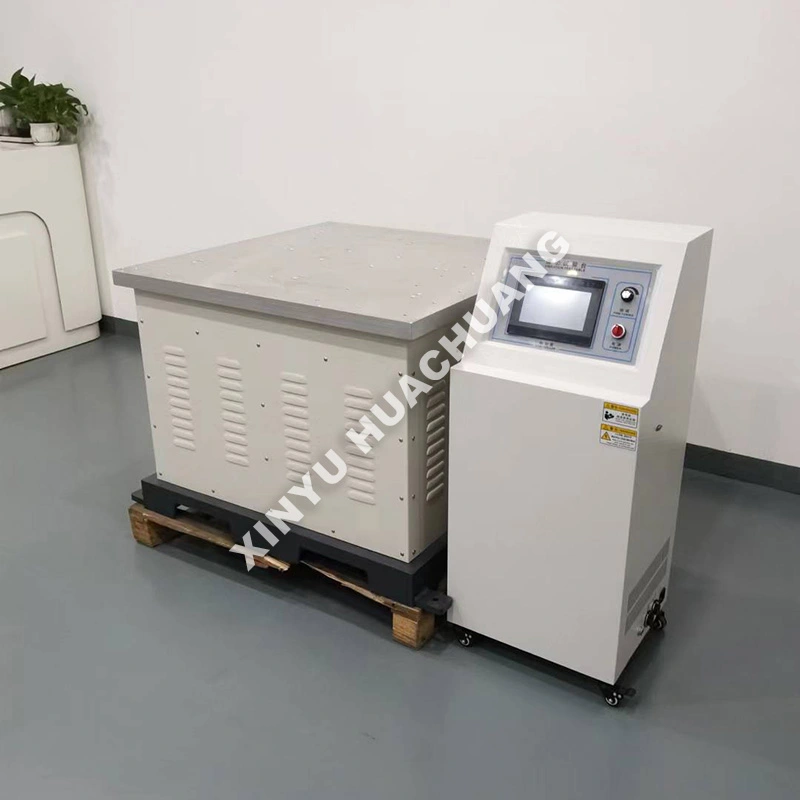

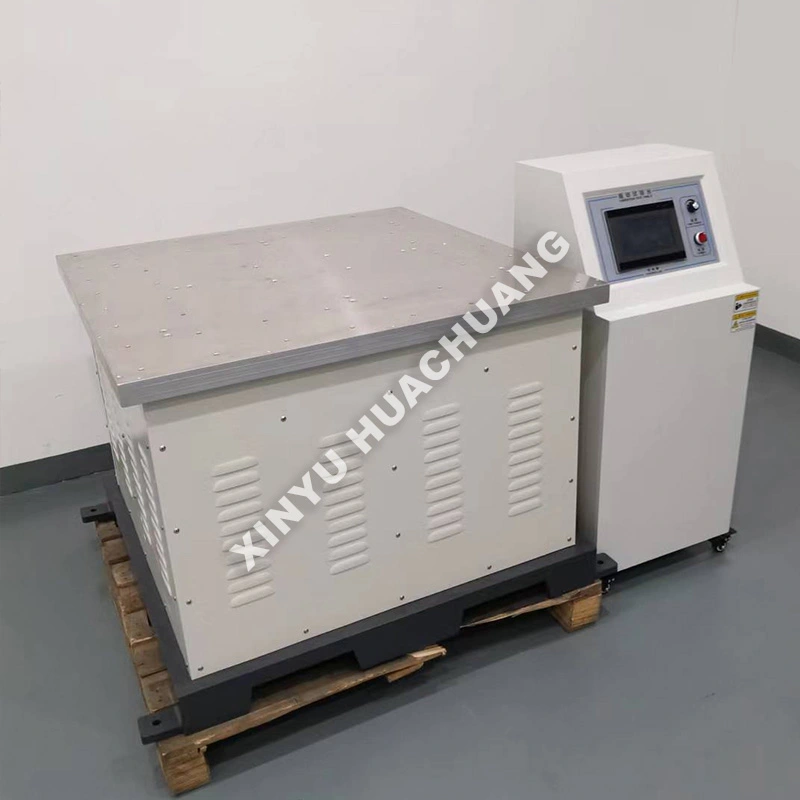

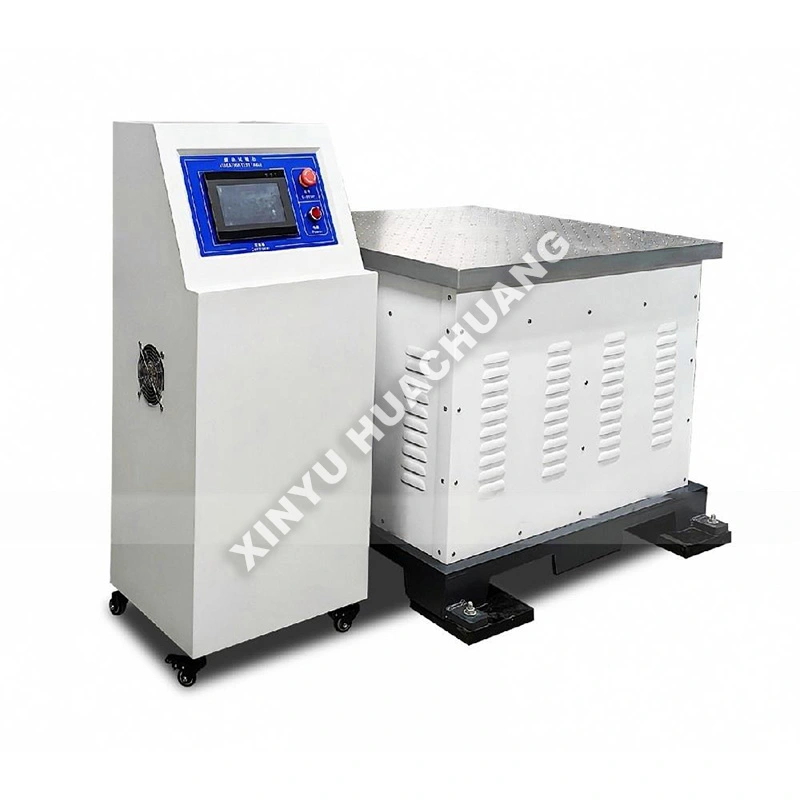

Bàn thử nghiệm độ rung nhiệt độ cao XINYU HUACHUANG là một thiết bị thử nghiệm cấp công nghiệp tiên tiến được thiết kế đặc biệt để đánh giá tính toàn vẹn cấu trúc và hiệu suất của các bộ phận dưới áp suất rung cơ học và nhiệt độ cao đồng thời. Được thiết kế để mô phỏng các môi trường hoạt động khắc nghiệt, Bàn thử nghiệm độ rung ở nhiệt độ cao này áp dụng chính xác tải động đa trục trong khi vẫn duy trì các điều kiện nhiệt chính xác. Được trang bị tính năng tự động hóa PLC thông minh và khóa liên động an toàn đa cấp, nó đảm bảo hoạt động lâu dài an toàn, không cần giám sát đồng thời cung cấp dữ liệu có khả năng tái tạo cao cho R&D, kiểm soát chất lượng và chứng nhận hàng không vũ trụ/ô tô.
Bàn thử nghiệm độ rung ở nhiệt độ cao là một hệ thống thử nghiệm môi trường kết hợp chuyên dụng tích hợp bộ kích thích rung động điện động hoặc thủy lực với vỏ gia nhiệt ở nhiệt độ cao. Bằng cách áp dụng đồng thời các rung động cơ học được kiểm soát và nhiệt độ cao, Băng thử nghiệm độ rung ở nhiệt độ cao này mô phỏng chính xác các điều kiện trong thế giới thực như hệ thống xả động cơ, cánh tuabin và các linh kiện điện tử trong các ứng dụng hàng không vũ trụ hoặc ô tô. Điều quan trọng là xác định các cơ chế hư hỏng như mỏi nhiệt, dịch chuyển cộng hưởng và rão vật liệu dưới tải nhiệt động.
|
tham số |
Đặc điểm kỹ thuật |
|
Lực rung tối đa |
1 kN ~ 100 kN (Có thể tùy chỉnh) |
|
Phạm vi nhiệt độ |
RT ~ 1000oC (Độ chính xác ±2oC) |
|
Trục rung |
Trục đơn / Đa trục (Có thể tùy chỉnh) |
|
Dải tần số |
5Hz ~ 3000Hz |
|
Phương pháp sưởi ấm |
Điện trở / Sưởi ấm cảm ứng |
|
Hệ thống điều khiển |
Giao diện phần mềm PLC + PC công nghiệp |
|
Tiêu chuẩn kiểm tra |
MIL-STD-810, ISO 16750, DO-160 |
|
Tính năng an toàn |
Quá nhiệt độ, quá rung, dừng khẩn cấp |
● Mô phỏng môi trường kết hợp: Đồng bộ hóa chính xác hệ thống sưởi ở nhiệt độ cao với độ rung đa trục để tái tạo các ứng suất cơ-nhiệt trong thế giới thực.
● Điều khiển có độ chính xác cao: Có bộ điều khiển nhiệt độ PID tiên tiến và bộ lắc điện động lực để mang lại điều kiện thử nghiệm chính xác và ổn định.
● Thu thập dữ liệu thông minh: Phần mềm PC tích hợp tự động ghi lại các đường cong thời gian thực (Nhiệt độ-Thời gian, Độ rung-RMS), tính toán các thông số chính và tạo báo cáo thử nghiệm toàn diện.
● Cấu trúc chắc chắn và an toàn: Được chế tạo với lớp cách nhiệt ở nhiệt độ cao, tấm chắn nhiệt và khóa liên động an toàn nhiều cấp độ để bảo vệ cả thiết bị và người vận hành.
● Bộ cố định có thể tùy chỉnh: Cung cấp các bộ điều hợp và bộ cố định nhiệt độ cao chuyên dụng để giữ chắc chắn các hình dạng mẫu vật khác nhau mà không ảnh hưởng đến các chế độ rung.
● Cân bằng nhiệt: Luôn để vỏ gia nhiệt đạt đến trạng thái cân bằng nhiệt trước khi bắt đầu rung để tránh sốc nhiệt cho mẫu.
● Cộng hưởng thiết bị cố định: Xác minh rằng tần số tự nhiên của thiết bị cố định cao hơn nhiều so với dải tần số kiểm tra để tránh hiện tượng khuếch đại và cho kết quả không chính xác.
● Vị trí cảm biến: Đảm bảo cặp nhiệt điện và gia tốc kế được cố định đúng cách và được che chắn khỏi bức xạ trực tiếp để thu được số đọc chính xác.
● Giao thức làm nguội: Luôn tuân theo chu trình làm mát có kiểm soát sau khi thử nghiệm để tránh làm hỏng phần ứng của máy lắc hoặc mẫu vật do nhiệt.
● Sai lầm: Bỏ qua sự giãn nở nhiệt trong quá trình thiết kế thiết bị cố định. Phương pháp đúng: Luôn tính đến hệ số giãn nở nhiệt của vật liệu khi thiết kế các thiết bị cố định nhiệt độ cao để ngăn mẫu bị trượt hoặc tập trung ứng suất.
● Sai lầm: Cho máy lắc quá tải ở nhiệt độ cao. Phương pháp đúng: Tham khảo đường cong giảm dần của máy lắc, vì công suất lực tối đa giảm đáng kể ở nhiệt độ cao.
● Sai lầm: Đặt cảm biến gần bộ phận làm nóng. Phương pháp đúng: Đặt cảm biến cách xa nguồn nhiệt trực tiếp và sử dụng tấm chắn bức xạ để đảm bảo đo nhiệt độ và độ rung chính xác.
● Đóng gói chuyên nghiệp: Bàn thử nghiệm độ rung ở nhiệt độ cao được đóng gói an toàn trong thùng gỗ tiêu chuẩn xuất khẩu không khử trùng với bọt hấp thụ sốc và bọc chống ẩm.
● Cố định thành phần: Máy lắc, vỏ sưởi và tủ điều khiển được giằng chắc chắn để tránh hư hỏng do rung trong quá trình vận chuyển đường biển hoặc đường hàng không.
● Tài liệu: Sách hướng dẫn vận hành toàn diện bằng tiếng Anh, sơ đồ điện và danh sách đóng gói chi tiết được bao gồm trong túi đựng tài liệu không thấm nước.
● Hậu cần toàn cầu: Chúng tôi hỗ trợ các điều kiện EXW, FOB, CIF và DDP, cung cấp dịch vụ giao hàng tận nơi đáng tin cậy cho các cơ sở thử nghiệm trên toàn thế giới.
Tại XINYU HUACHUANG, chúng tôi cam kết cung cấp hỗ trợ sau bán hàng toàn diện và đáng tin cậy để đảm bảo thiết bị của bạn hoạt động liên tục và hiệu quả. Đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Chúng tôi tự hào cung cấp bảo hành hai năm cho thiết bị của chúng tôi. Trong thời gian này, chúng tôi cung cấp dịch vụ bảo trì và sửa chữa miễn phí cho mọi vấn đề liên quan đến chất lượng, ngoại trừ những vấn đề do vận hành không đúng, sửa đổi trái phép hoặc bất khả kháng. Đối với các thiết bị đã hết thời hạn bảo hành hai năm, chúng tôi tiếp tục cung cấp dịch vụ bảo trì trọn đời, chỉ tính chi phí phụ tùng thay thế và nhân công.
Chúng tôi cung cấp hỗ trợ qua điện thoại kỹ thuật chuyên nghiệp 7 × 24 giờ. Khi nhận được thông báo lỗi, nhóm kỹ thuật của chúng tôi sẽ phản hồi trong vòng 24 giờ và đưa ra giải pháp khả thi. Nếu cần dịch vụ tại chỗ, các kỹ sư chuyên nghiệp của chúng tôi sẽ đến cơ sở của bạn trong vòng một tuần. Trong những trường hợp đặc biệt không thể sửa chữa thiết bị, chúng tôi sẽ thay thế thiết bị mới vô điều kiện hoặc cung cấp thiết bị thay thế trong thời gian bảo hành hai năm hoặc thực hiện các biện pháp cần thiết để khôi phục hoạt động bình thường.
Trả lời: Nhiều bộ phận—chẳng hạn như hệ thống xả động cơ, cánh tuabin và thiết bị điện tử công suất—có cả độ rung cơ học và nhiệt độ cao cùng lúc trong quá trình vận hành. Việc thử nghiệm chúng một cách riêng biệt sẽ bỏ sót các cơ chế hư hỏng tổng hợp, chẳng hạn như mỏi nhiệt tăng tốc do rung hoặc dịch chuyển cộng hưởng do từ biến gây ra, những cơ chế này chỉ xuất hiện dưới tải trọng kết hợp.
Trả lời: Bộ kích thích rung điện động hoặc thủy lực có thể tạo ra các cấu hình rung hình sin, ngẫu nhiên, hình sin trên ngẫu nhiên và xung kích trên một dải tần số rộng. Kết hợp với cấu hình nhiệt độ có thể lập trình, băng ghế có thể tái tạo hầu như mọi môi trường nhiệt động trong thế giới thực.
Trả lời: Vỏ gia nhiệt ở nhiệt độ cao thường bao phủ môi trường xung quanh có nhiệt độ từ 800°C trở lên, tùy thuộc vào cấu hình. Kiểm soát nhiệt độ chính xác với sự phân bố đồng đều đảm bảo rằng toàn bộ mẫu vật trải nghiệm môi trường nhiệt mục tiêu trong khi rung động được áp dụng đồng thời.
Trả lời: Bàn xác định các dạng hư hỏng tổng hợp như nứt do mỏi nhiệt được tăng tốc do ứng suất động, sự thay đổi tần số cộng hưởng do thay đổi độ cứng của vật liệu phụ thuộc vào nhiệt độ và độ rão của vật liệu dưới tải trọng động và nhiệt kết hợp. Các cơ chế này vẫn được ẩn đi khi độ rung và nhiệt độ được kiểm tra độc lập.
Trả lời: Hàng không vũ trụ (cánh tuabin, giá đỡ động cơ, vòi xả), ô tô (ống xả, bộ chuyển đổi xúc tác, vỏ bộ tăng áp) và sản xuất điện (các bộ phận của tuabin khí, giá đỡ ống nồi hơi) đều yêu cầu thử nghiệm môi trường kết hợp để xác thực độ tin cậy của bộ phận trước khi triển khai.
